部屋の蛍光灯照明器具をLEDに(ついでにコンセントも)取替・交換

クマちゃん
クマちゃん
部屋の蛍光灯の照明器具の蛍光管が切れちゃった
ひよこくん
ひよこくん
蛍光灯は時代遅れだし、LED照明器具に取替しようか
クマちゃん
クマちゃん
なんだか難しそうだね
ひよこくん
ひよこくん
そんなことなくて、結構簡単だよ

蛍光灯照明器具をLED照明器具に取替

蛍光管はまだホームセンター等で入手できますが、蛍光灯照明器具は日本では生産されなくなっており、照明業界にはLED照明器具の波が押し寄せています。LEDシーリングライトはホームセンターに行けば安いものだと5,000円程度で入手できますので、蛍光管が切れた場合はLED照明器具に取替がおすすめです。

メーカーはアイリスオーヤマやNEC等が安くていいかなと思います。少々高くても一流品がいい場合はパナソニックがおすすめです。

必要な道具類

今回は照明器具取付用コンセント(引っ掛けシーリングコンセント、以下引っ掛けシーリングと呼びます)が欠けていたため、やむを得ず引っ掛けシーリングも取替しています。その場合は電気工事士の資格が必要であり、さらに以下のような道具が必要になります。引っ掛けシーリングを交換しない場合は何の道具もいらず、電気工事士の資格も必要ありません。

※引っ掛けシーリングを交換する場合

  • プラスドライバー(必須)
  • 先端の長さが5.5mmのマイナスドライバー(必須) ※後述しますが、5.5mmより太いと既設スイッチの配線の取り外しが難しくなります
  • 作業用手袋(できれば) ※電気を通しにくいゴム製のものが望ましいです
  • メガテスター(できれば) ※取替作業終了後に念のため絶縁を測定します
  • 検電器(無くてもよい) ※確実にブレーカーを落として作業しましょう
  • ケーブルストリッパー(無くてもよい) ※配線を剥く際に使用する可能性があります
  • 圧着ペンチ(無くてもよい)
  • ペンチ(無くてもよい) ※配線を切断したりする際に使用します
  • テスター(無くてもよい)
  • 紙やすり(無くてもよい) ※配線の芯線部分(胴の部分)が錆びている場合に磨きます
  • カッターナイフ(無くてもよい) ※スイッチがうまく収まらない場合、石こうボードを削るのに使用します

交換手順

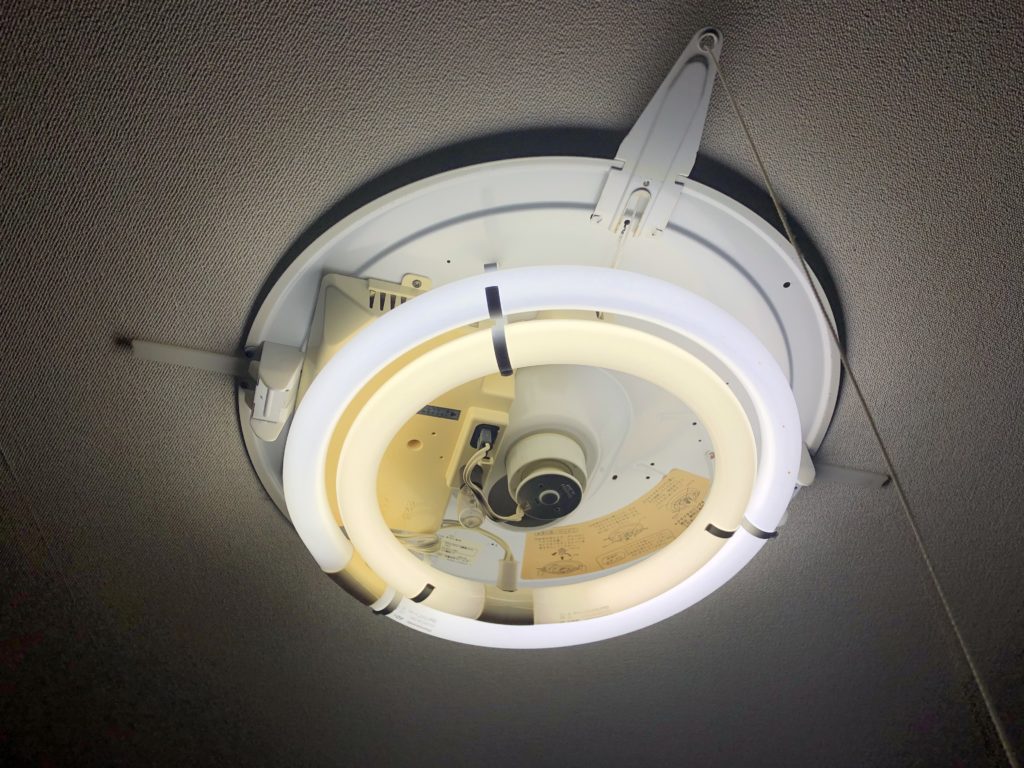

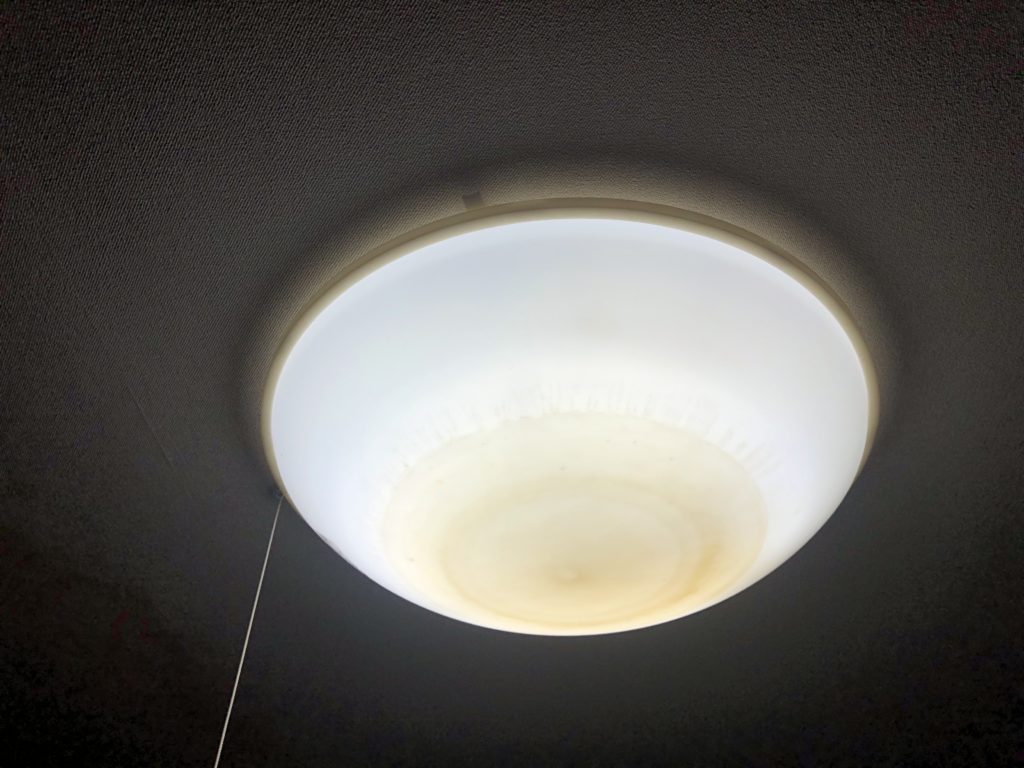

今回取替する蛍光灯照明器具になります。結構年季が入っています。必ず電源のブレーカーを落とした状態で作業しましょう。(引っ掛けシーリングを取替しない場合はブレーカーを落とさなくても大丈夫です)

表面のカバーを外しました。だいたいカバーの外し方は、カバーの表面に書いてあることが多いです。

管球を外します。

電源のコードを抜き、照明器具を外します。

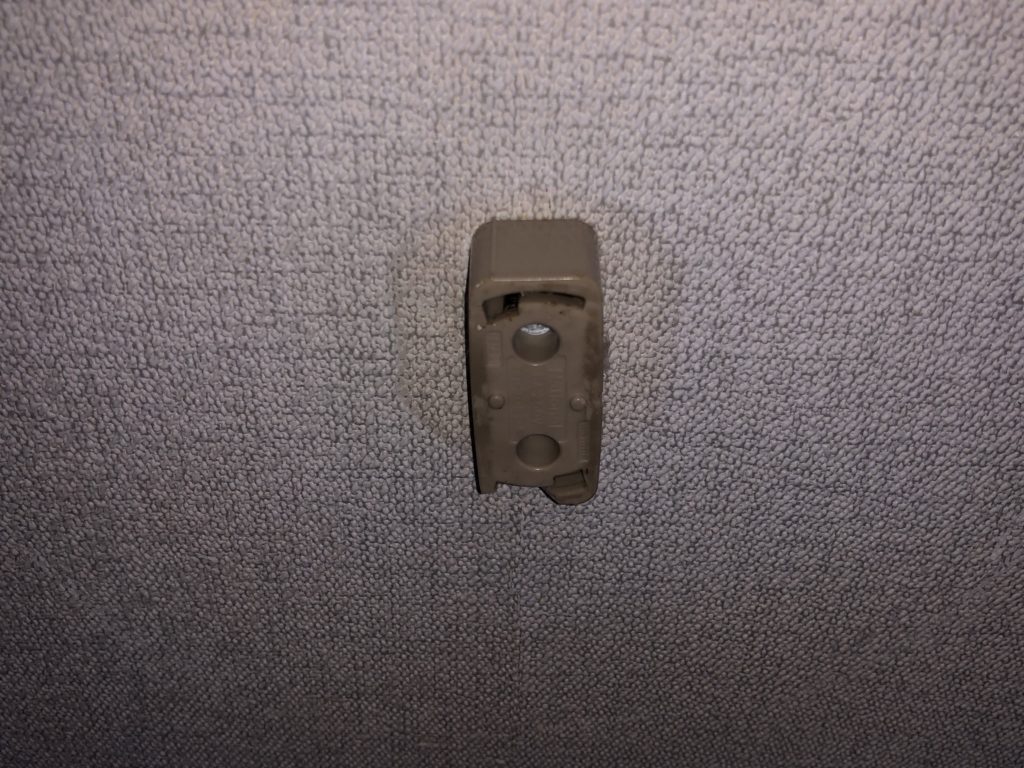

照明器具付属の取付金具を外します(少し左に捻らないと外れないと思います)。そうすると引っ掛けシーリングコンセントのみが残ります。引っ掛けシーリングコンセントが欠けていたので、今回はこの引っ掛けシーリングコンセントも交換します。(以下、引っ掛けシーリングと呼びます)

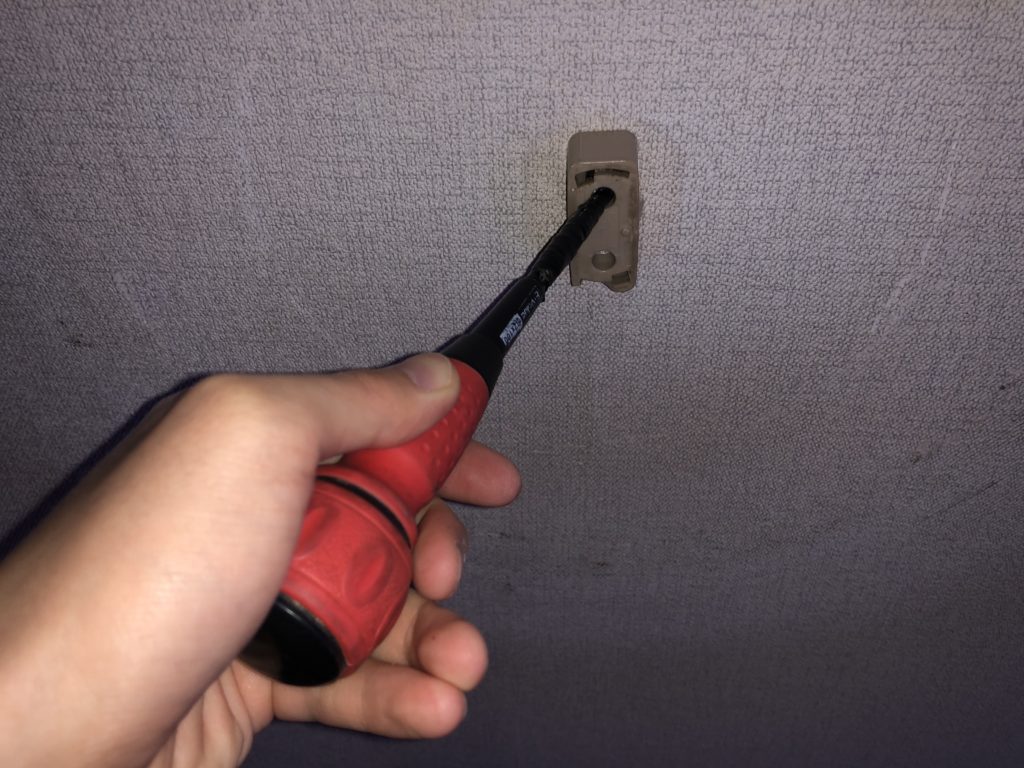

プラスドライバーでネジを外します。

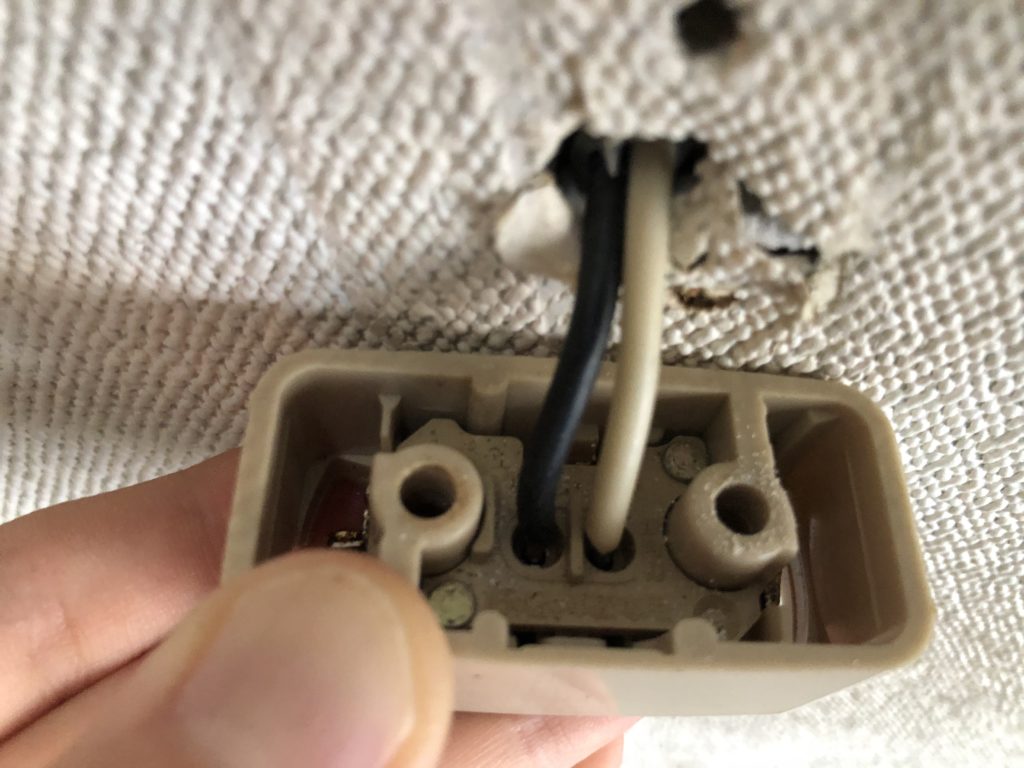

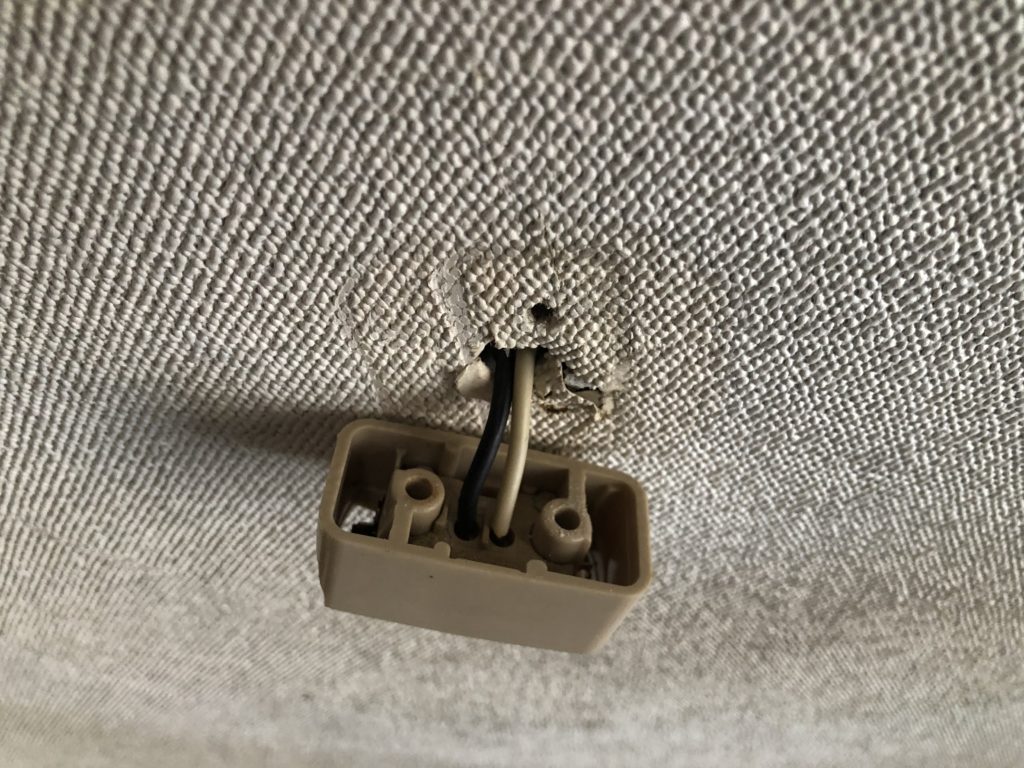

裏側はこんな感じになっています。

拡大するとこのようになっています。

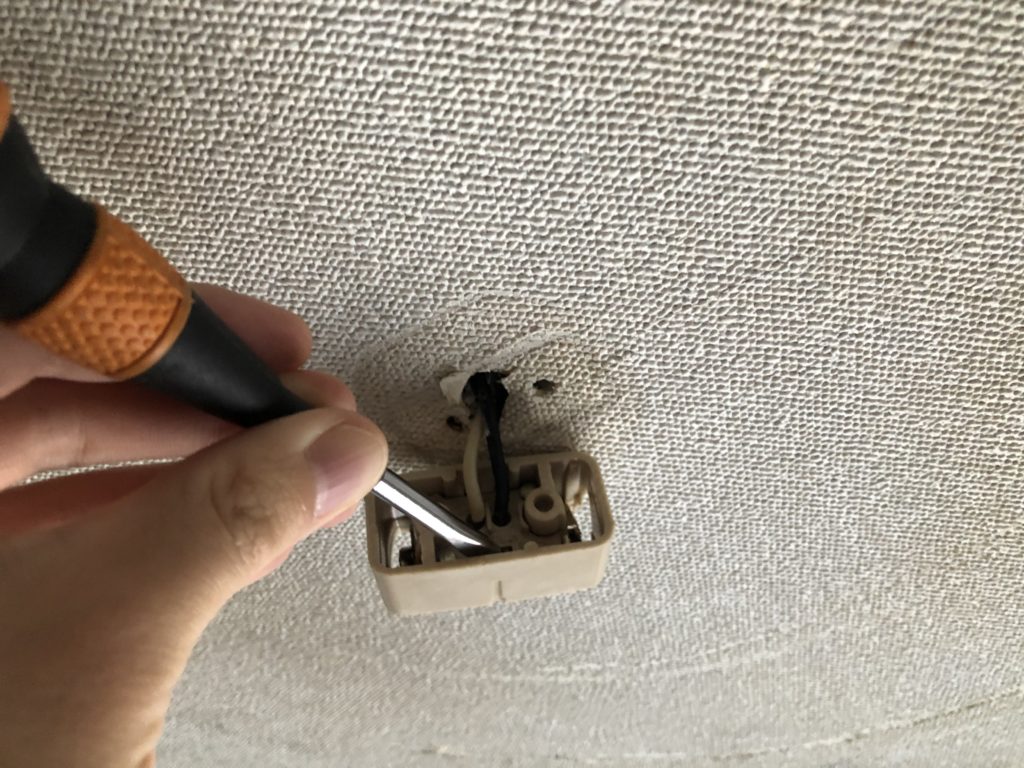

マイナスドライバーをぐっと差し込み、配線を取り外します。※取り外す前に、必ず電源のブレーカーは落としておきましょう。電線同士でショートすると、火傷や火事、脚立からの転倒等、大事故になりかねません。

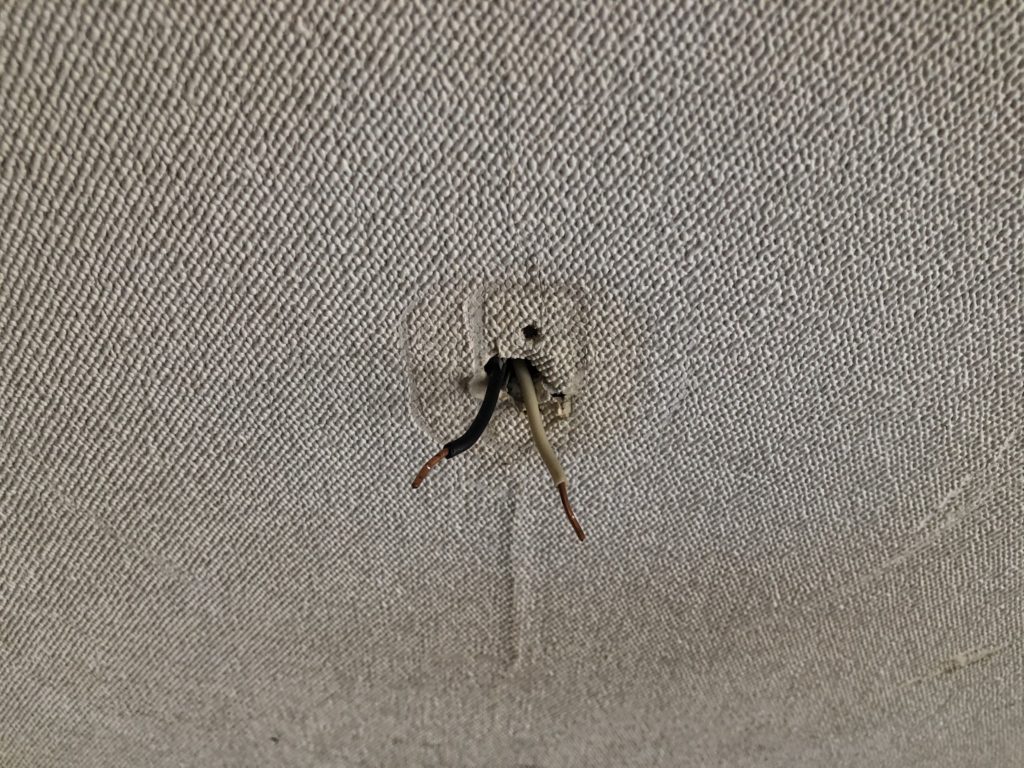

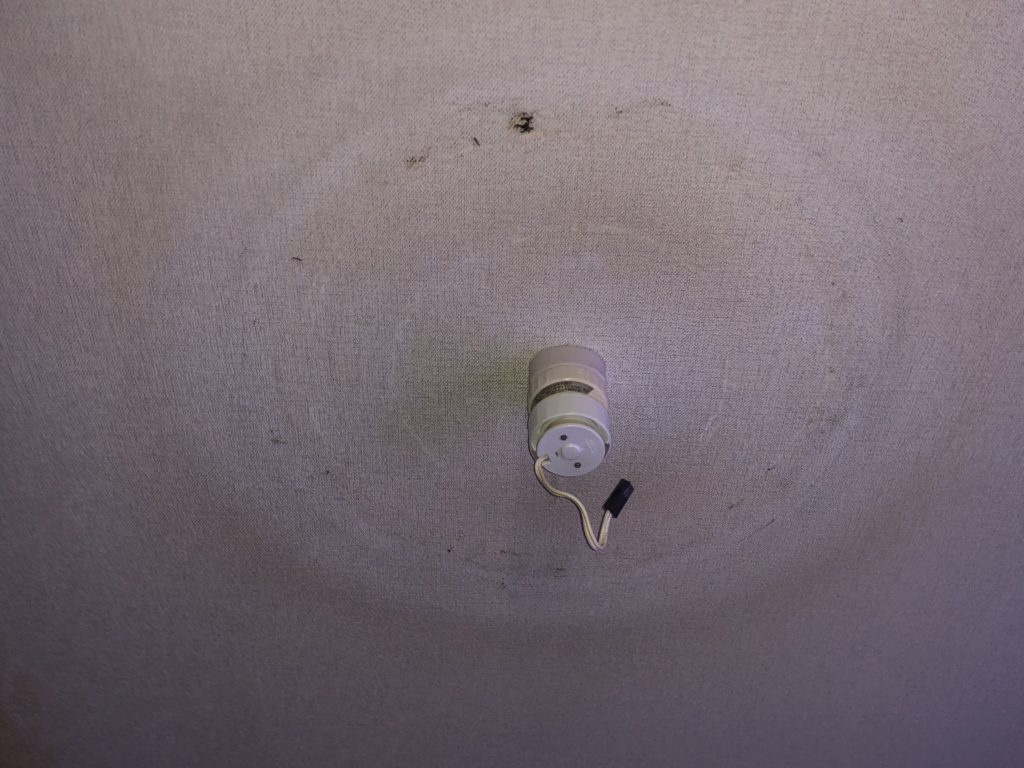

引っ掛けシーリング取り外します。配線のみが残ります。

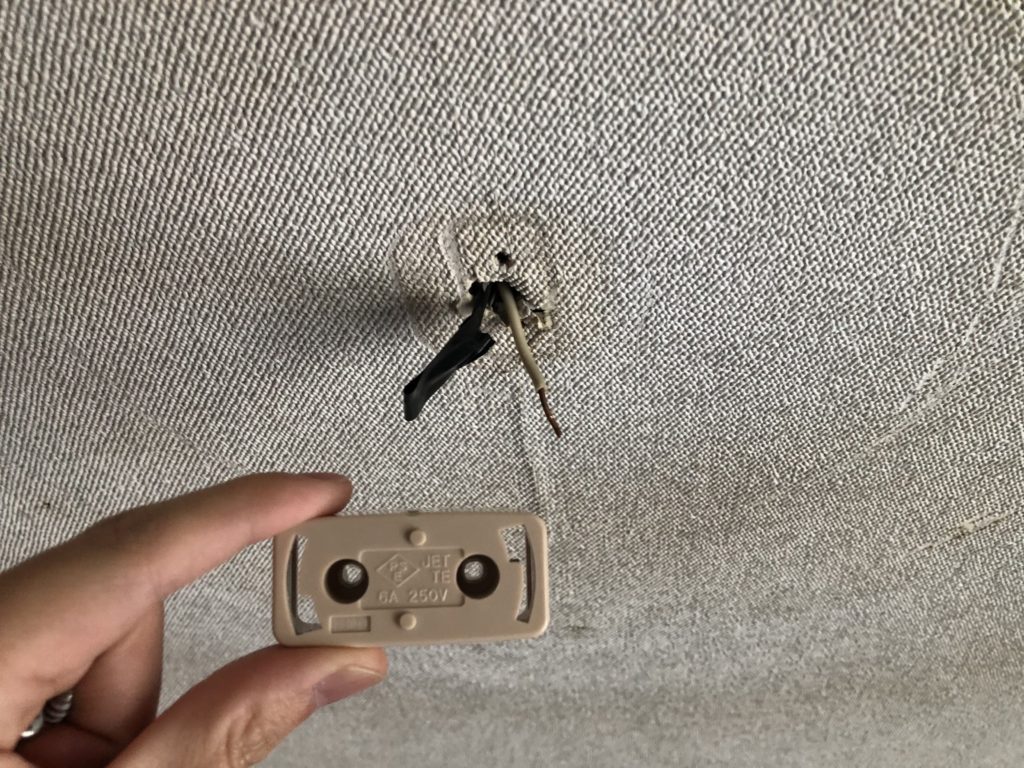

念のため100Vがかかっている黒線はビニールテープで養生しておきましょう。(ブレーカーを落として作業しているので、電気は入っていないはずです)

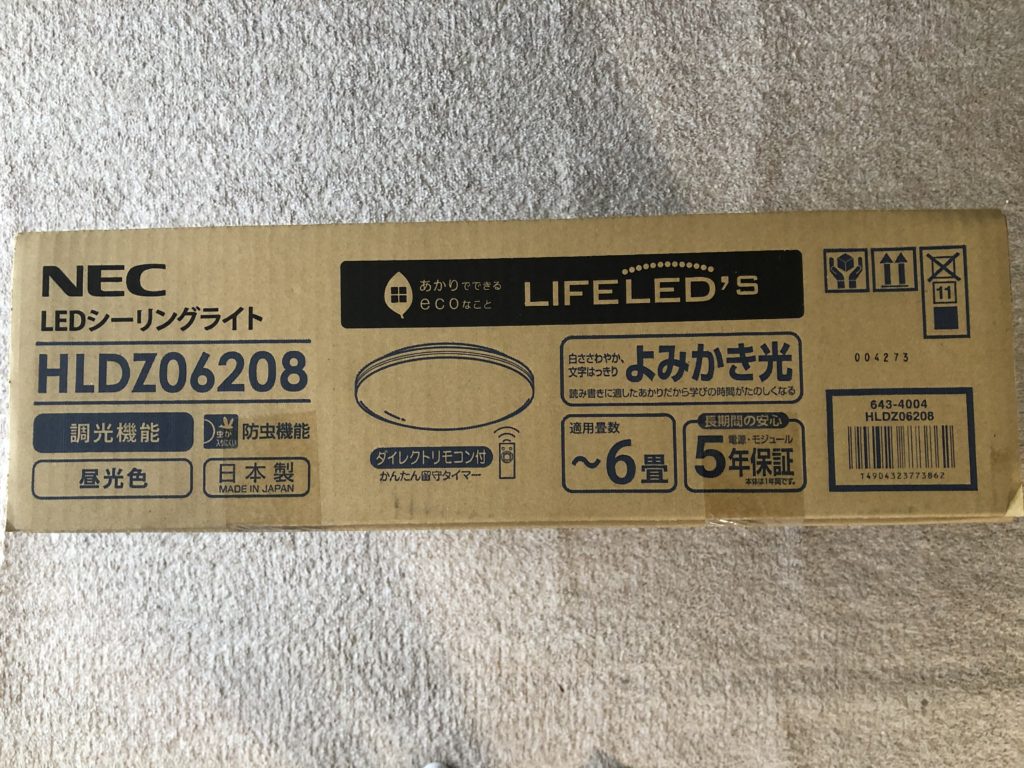

今回取り付けする照明器具になります。ホームセンターで4,000円で入手しました。NEC製です。

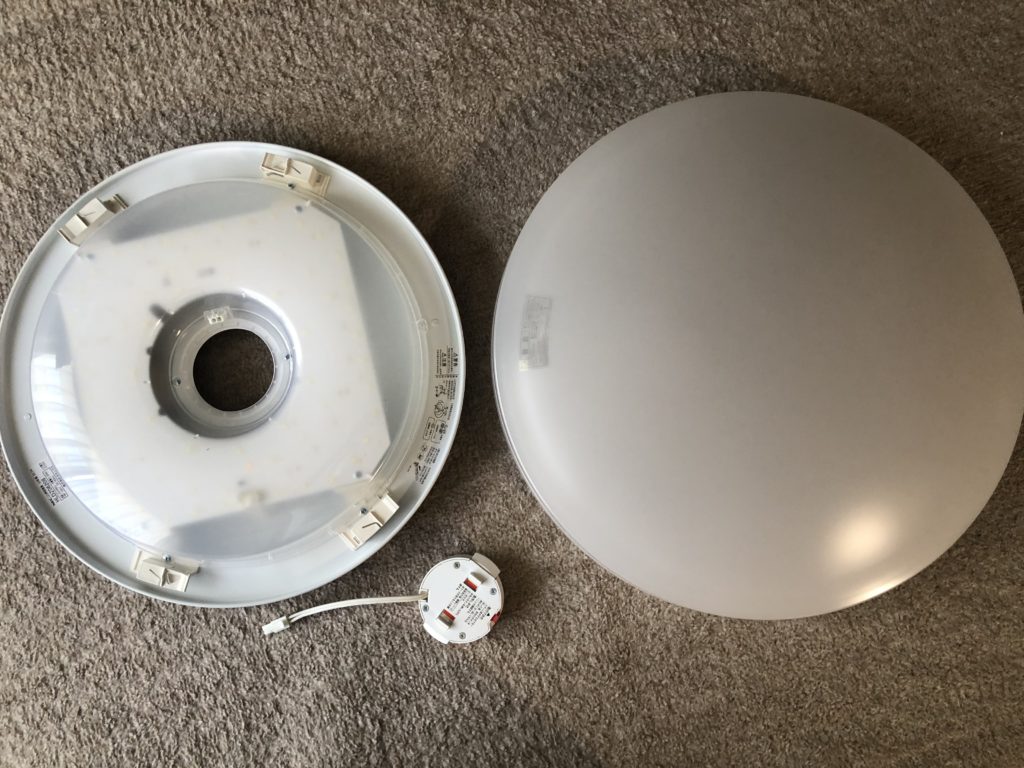

照明器具を箱から出しました。

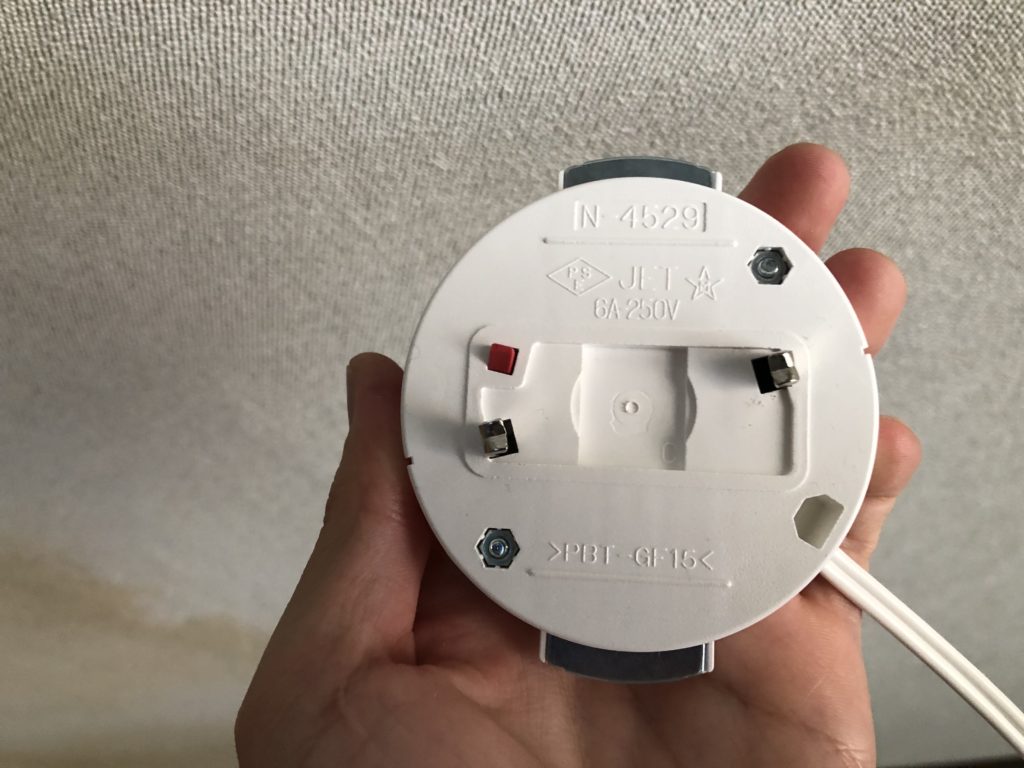

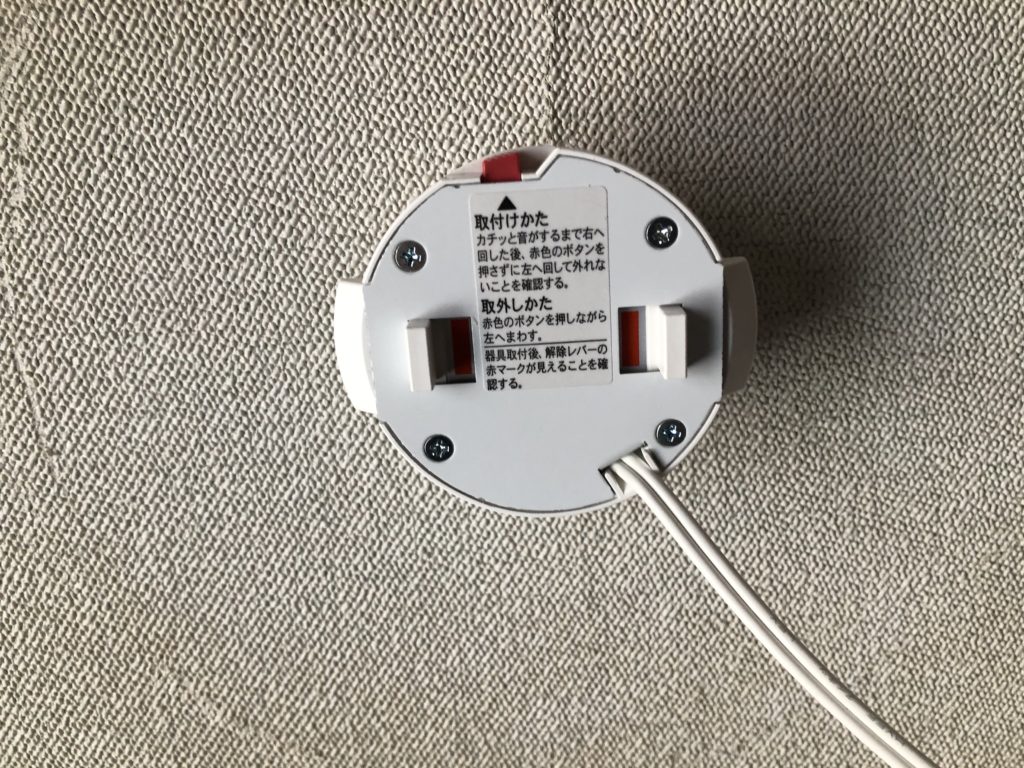

照明器具取付用の部品です。

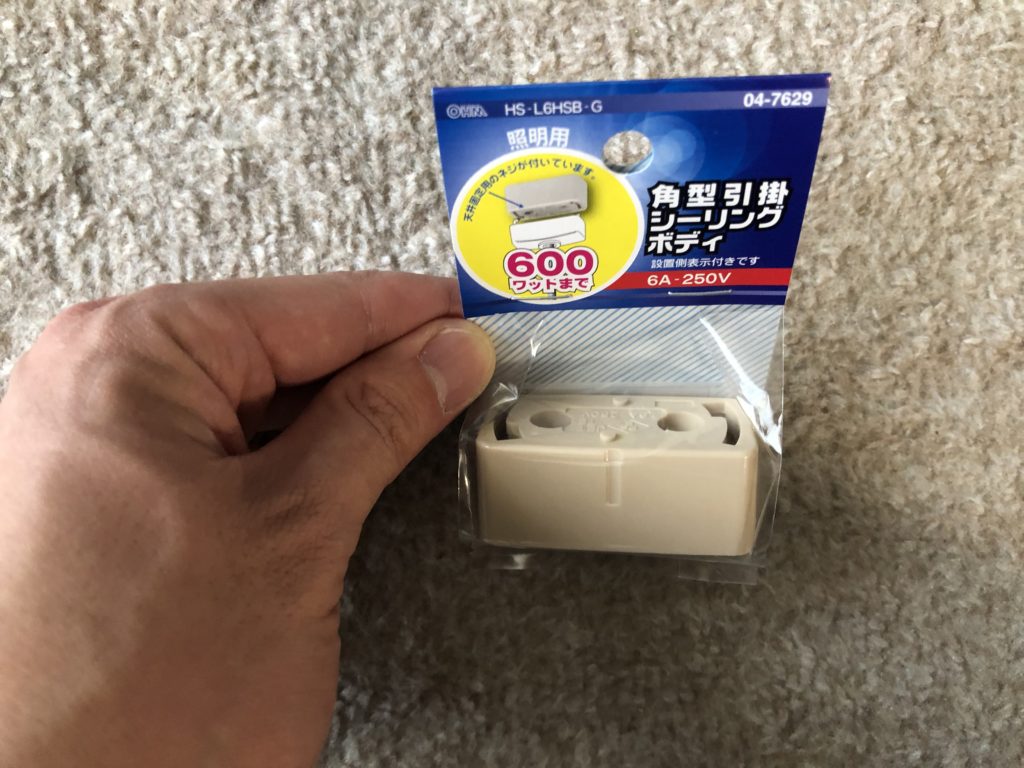

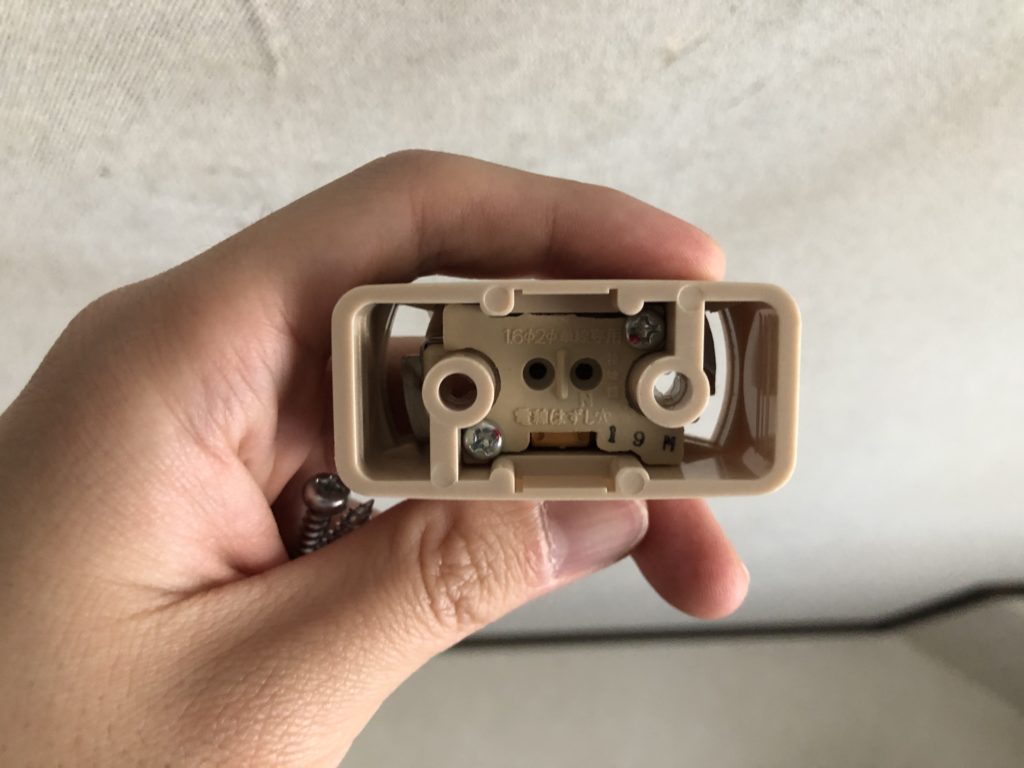

買ってきた引っ掛けシーリングの写真です。

引っ掛けシーリングを取り付けましょう。

裏側の写真です。白線は必ず接地側である「N」と書いてある方に差し込みましょう。

電線をグッと強めに差し込みます。

プラスドライバーにて引っ掛けシーリングを取り付けます。

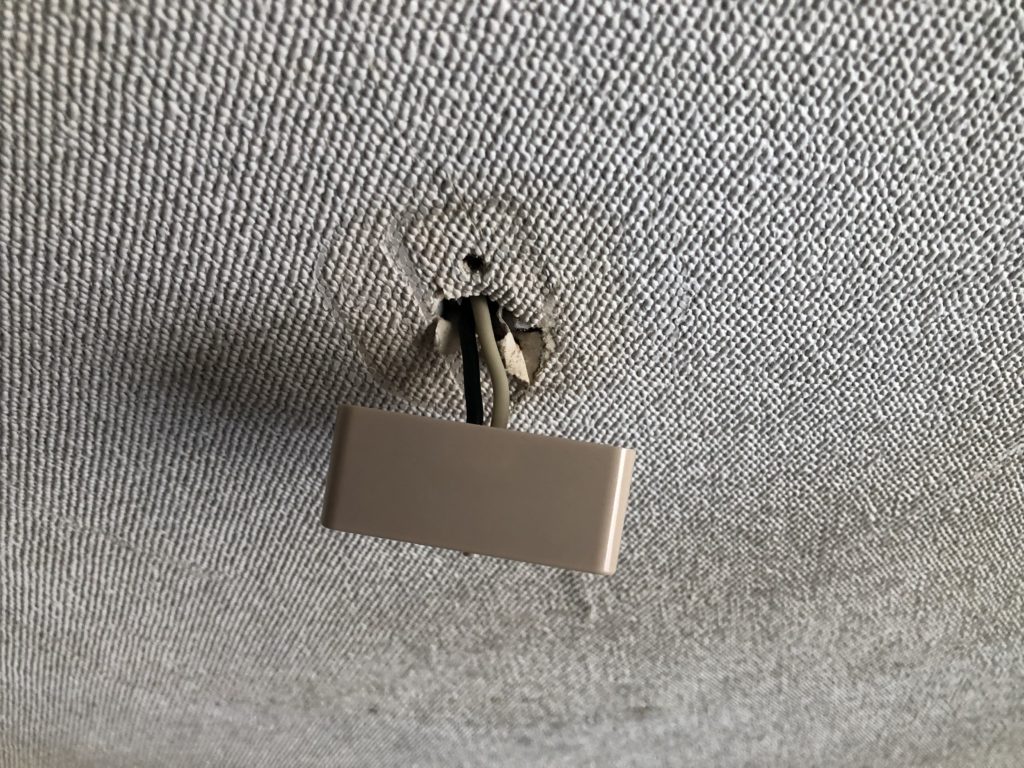

取り付け完了です。

照明器具取付部品を取り付けましょう。金属の歯のようになっている部分を引っ掛けシーリングに差し込んで取り付けします。

引っ掛けシーリングの穴に取付部品の歯の部分をぐっと差し込み、右に少しネジって固定します。

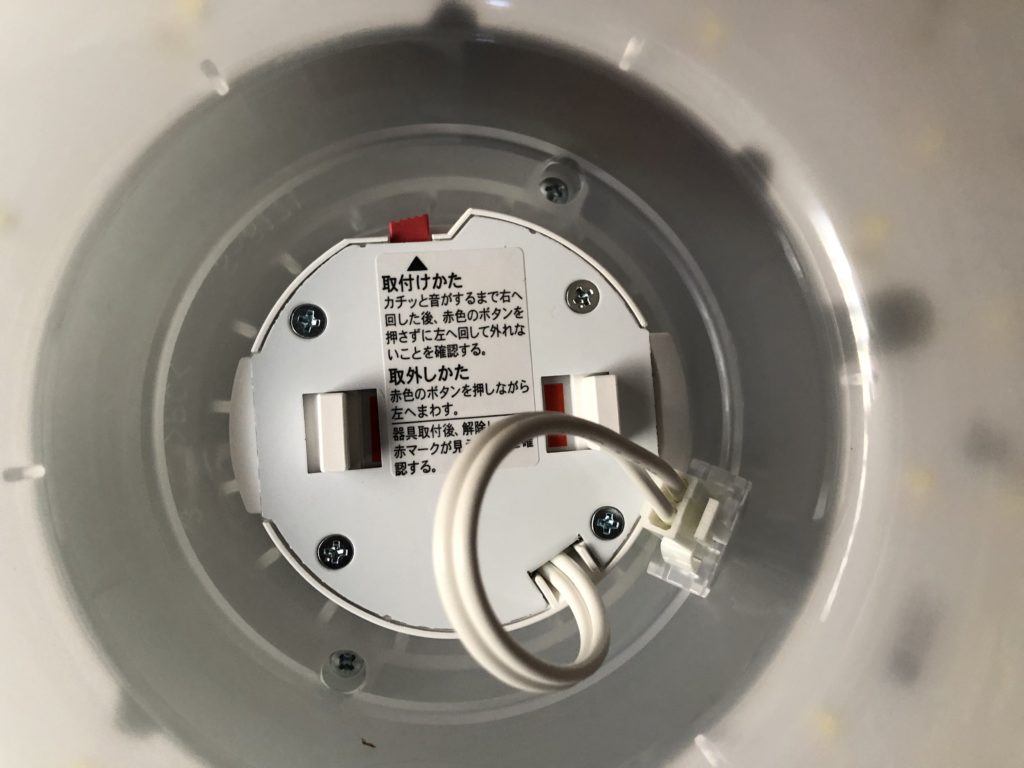

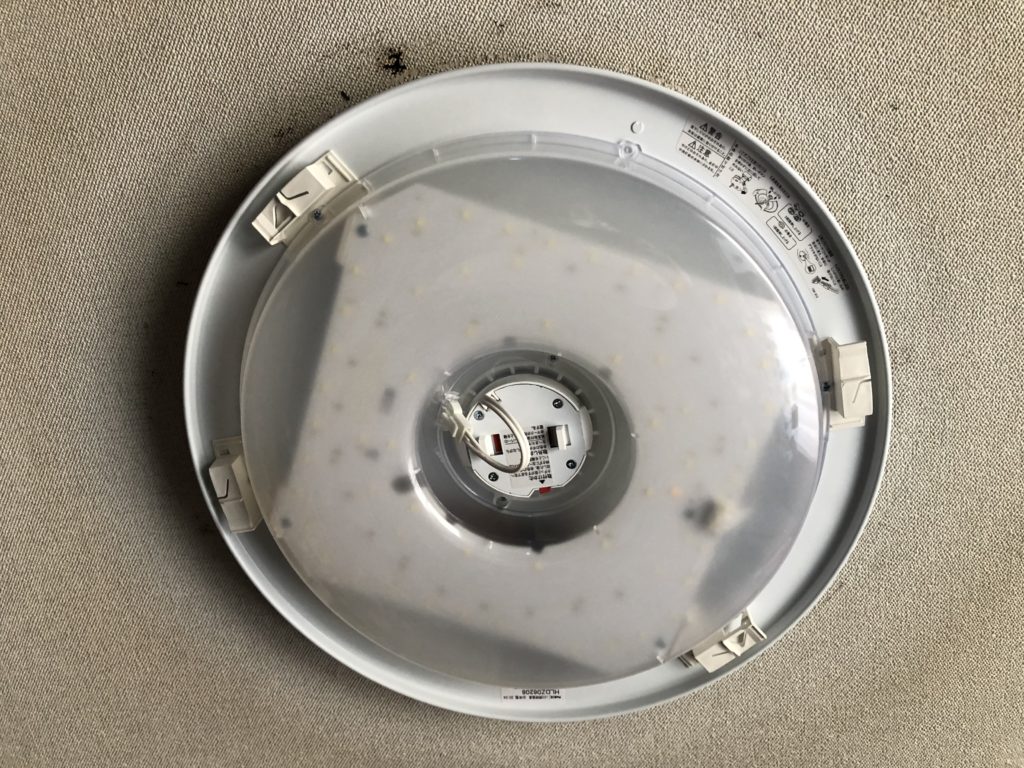

照明器具の本体を取り付けます。

電源コードを照明器具本体に差し込みます。

カバーを取り付けし、作業前に切っていたブレーカーを入れます。

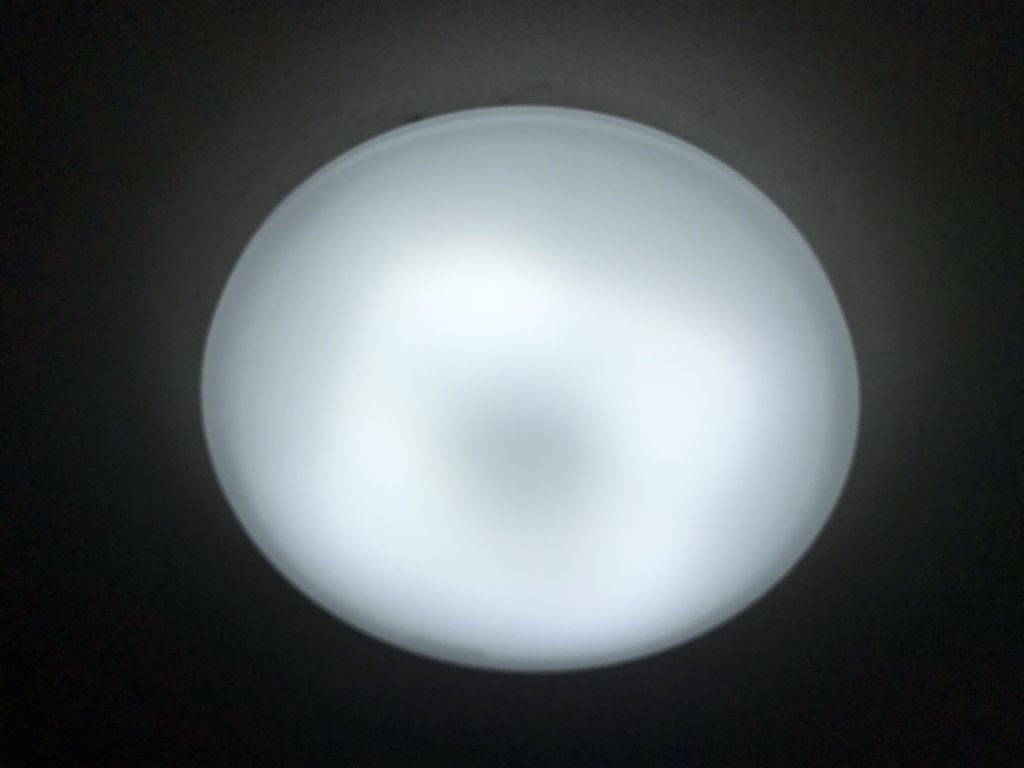

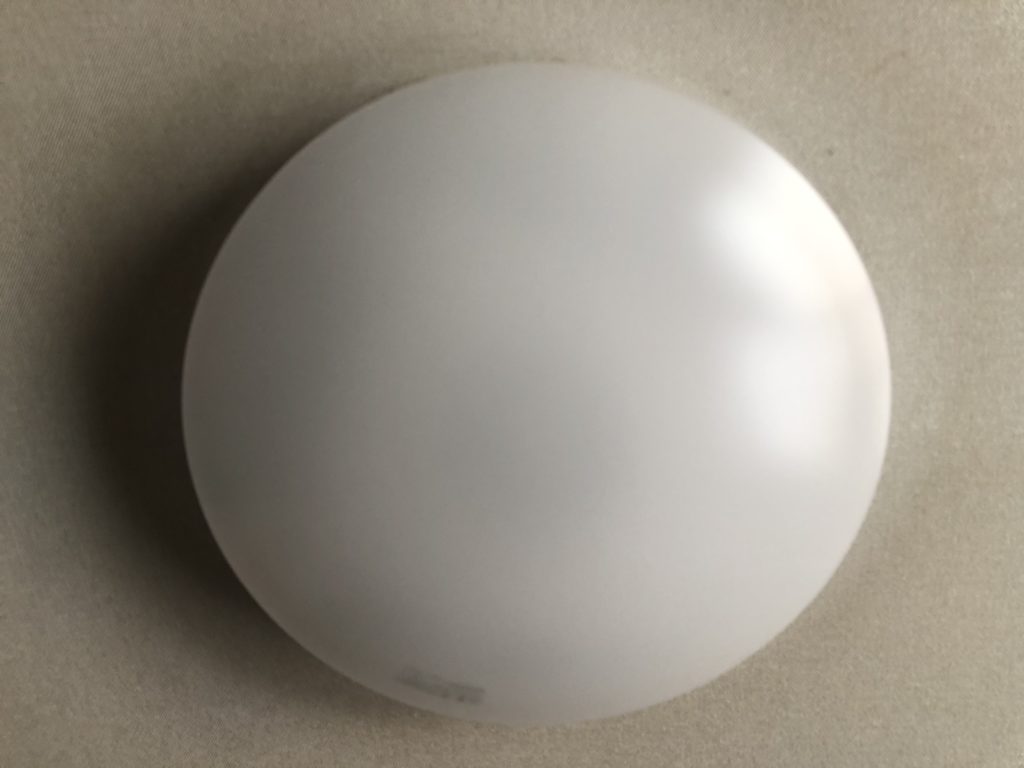

スイッチを入れ、電気が付けば完成です。

いかがでしたでしょうか。照明器具を交換する際はぜひ参考にしてみてください。
