専用コンセント(エアコン用等)をDIYで交換・修理してみたよ

エアコン用のコンセントを交換しよう

今回はエアコン用の専用コンセントを取り替えます。〒マークを90°回転させたような形状ですが、これは15A用の通常のプラグと、20A用のプラグの両方使用することができる特殊なコンセントです。主にエアコン用のコンセントはこのタイプが使用されています。この作業は電気工事士の資格が必要ですので、ご注意ください。

必ず、ブレーカーを落としてから作業しましょう。







必要な道具類

  • プラスドライバー(必須)
  • 先端の長さが5.5mmのマイナスドライバー(必須) ※後述しますが、5.5mmより太いと既設スイッチの配線の取り外しが難しくなります
  • 作業用手袋(できれば) ※電気を通しにくいゴム製のものが望ましいです
  • メガテスター(できれば) ※取替作業終了後に念のため絶縁を測定します
  • 検電器(無くてもよい) ※確実にブレーカーを落として作業しましょう
  • ケーブルストリッパー(無くてもよい) ※配線を剥く際に使用する可能性があります
  • 圧着ペンチ(無くてもよい)
  • ペンチ(無くてもよい) ※配線を切断したりする際に使用します
  • テスター(無くてもよい)
  • 紙やすり(無くてもよい) ※配線の芯線部分(胴の部分)が錆びている場合に磨きます
  • カッターナイフ(無くてもよい) ※スイッチがうまく収まらない場合、石こうボードを削るのに使用します

交換手順

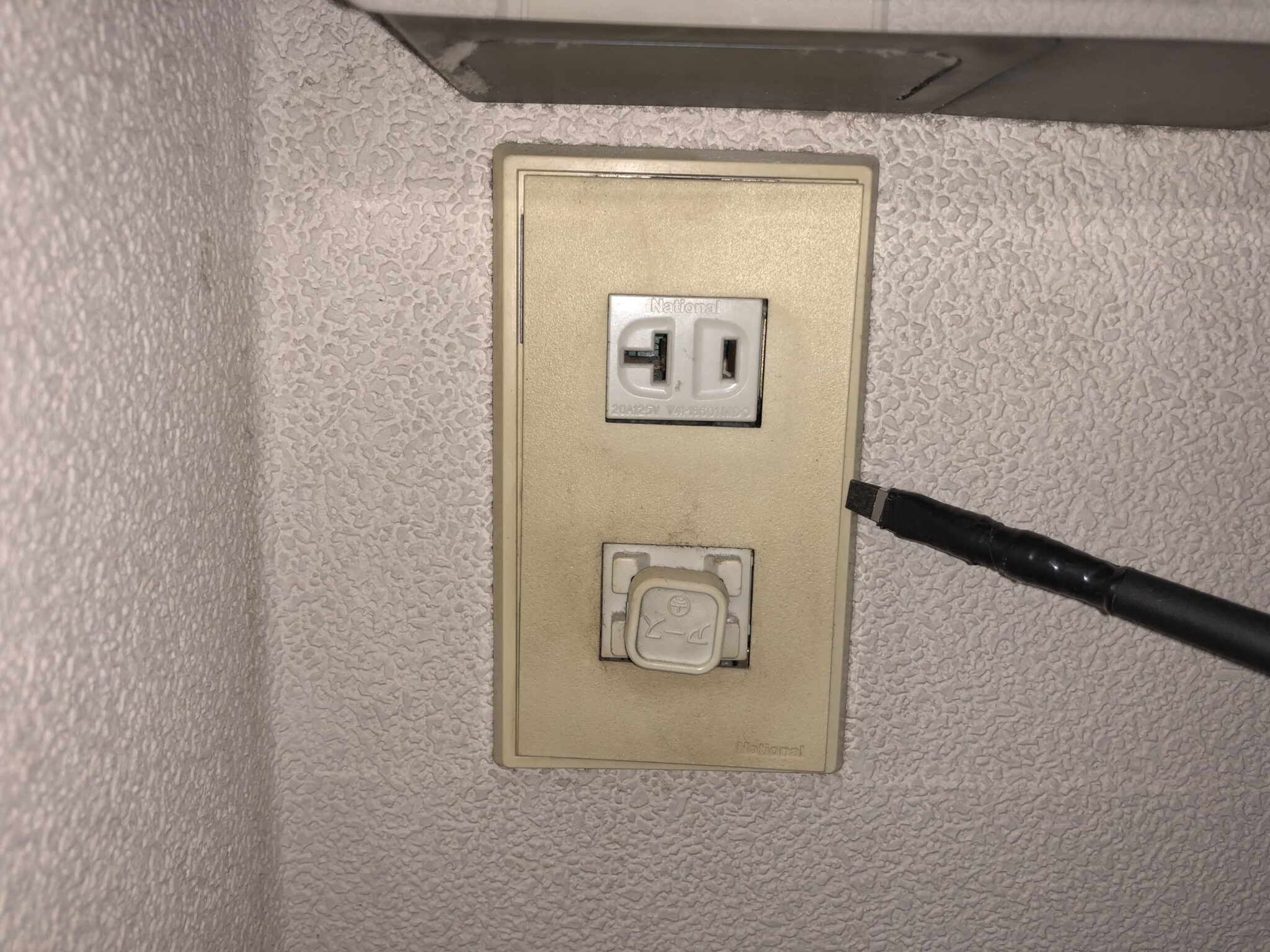

まずは表面のカバーをマイナスドライバーにて外します。

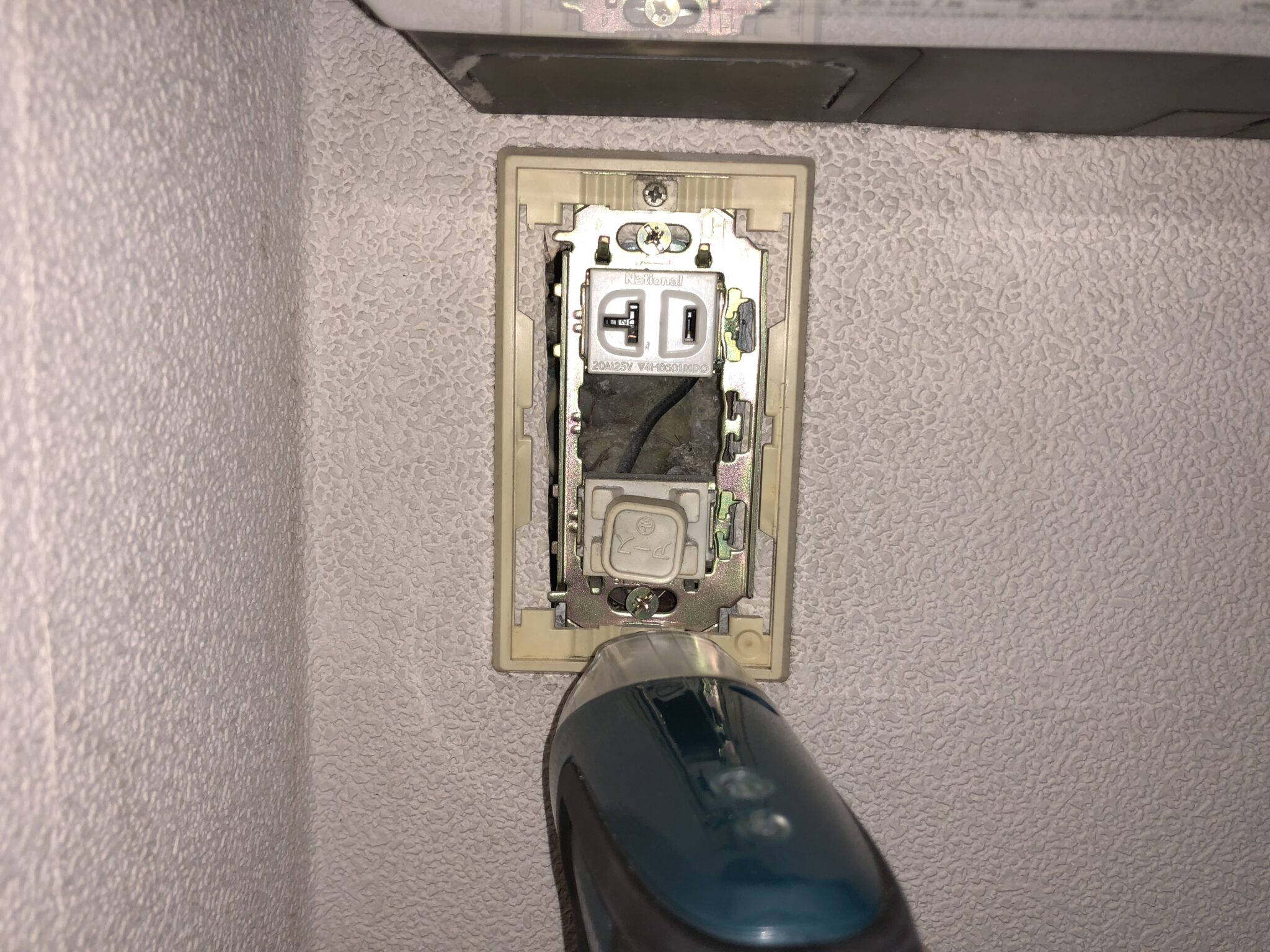

枠を取り外します。

コンセントを取り外します。

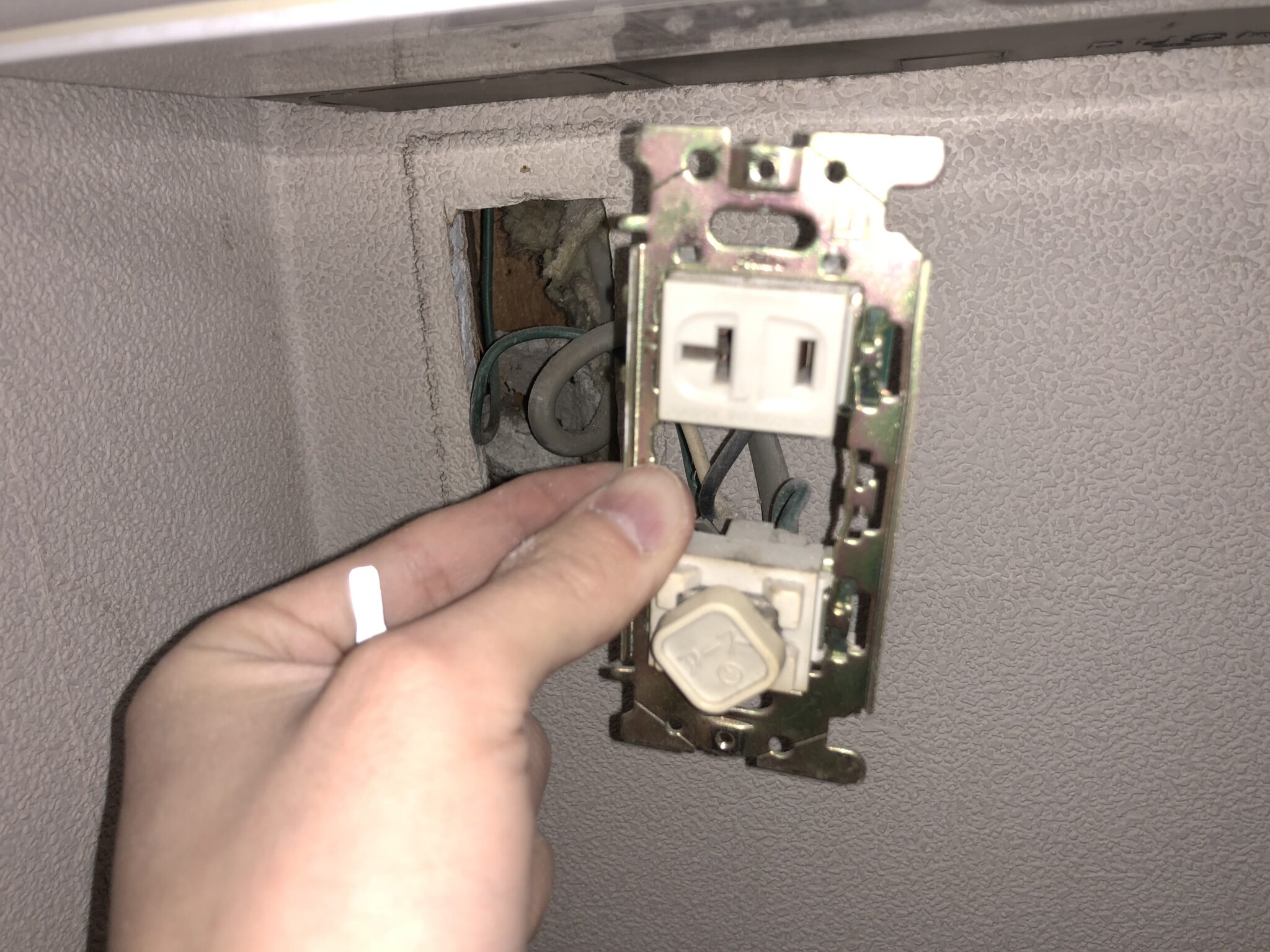

既設のコンセントを手前に引き出しました。

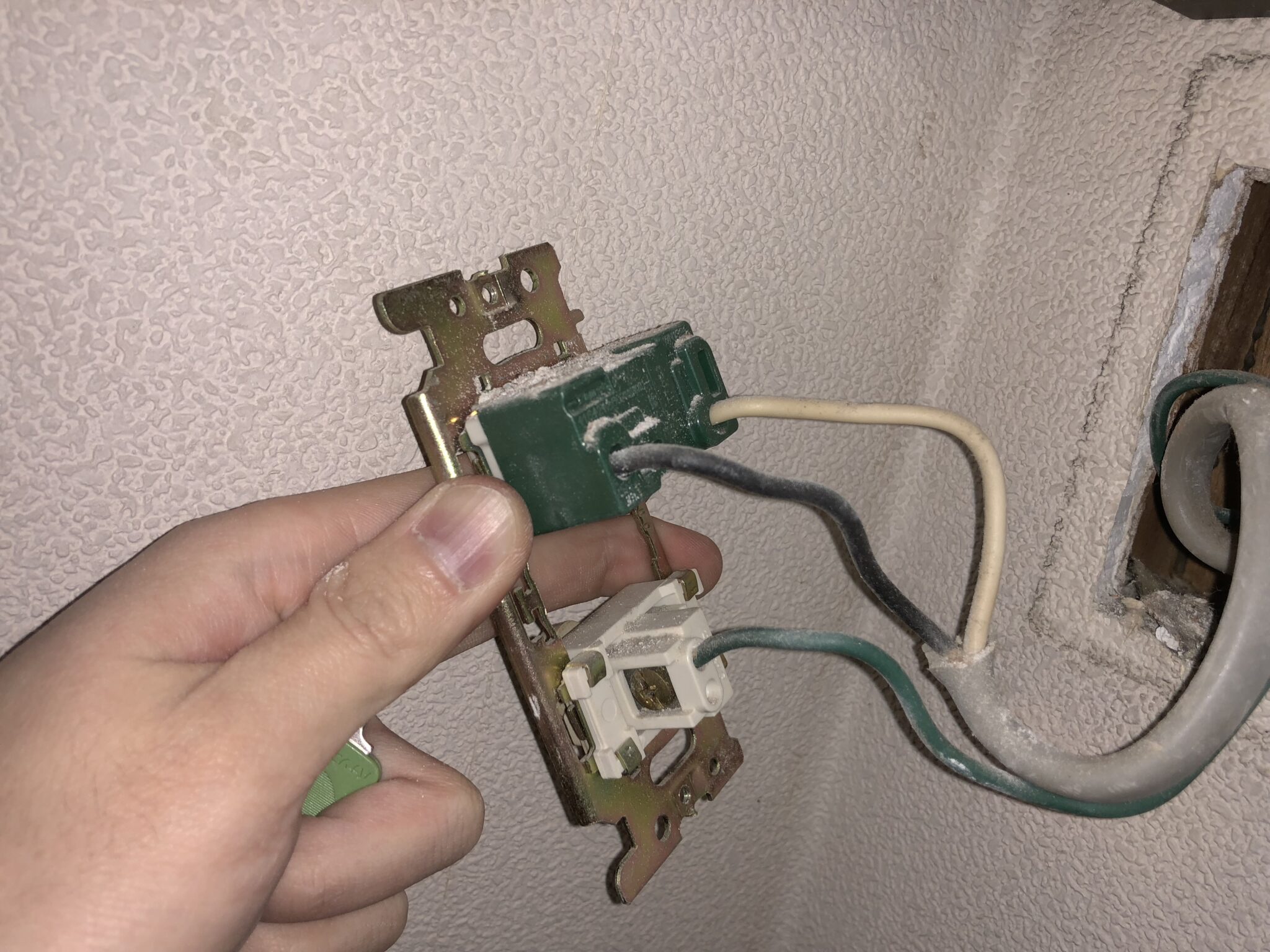

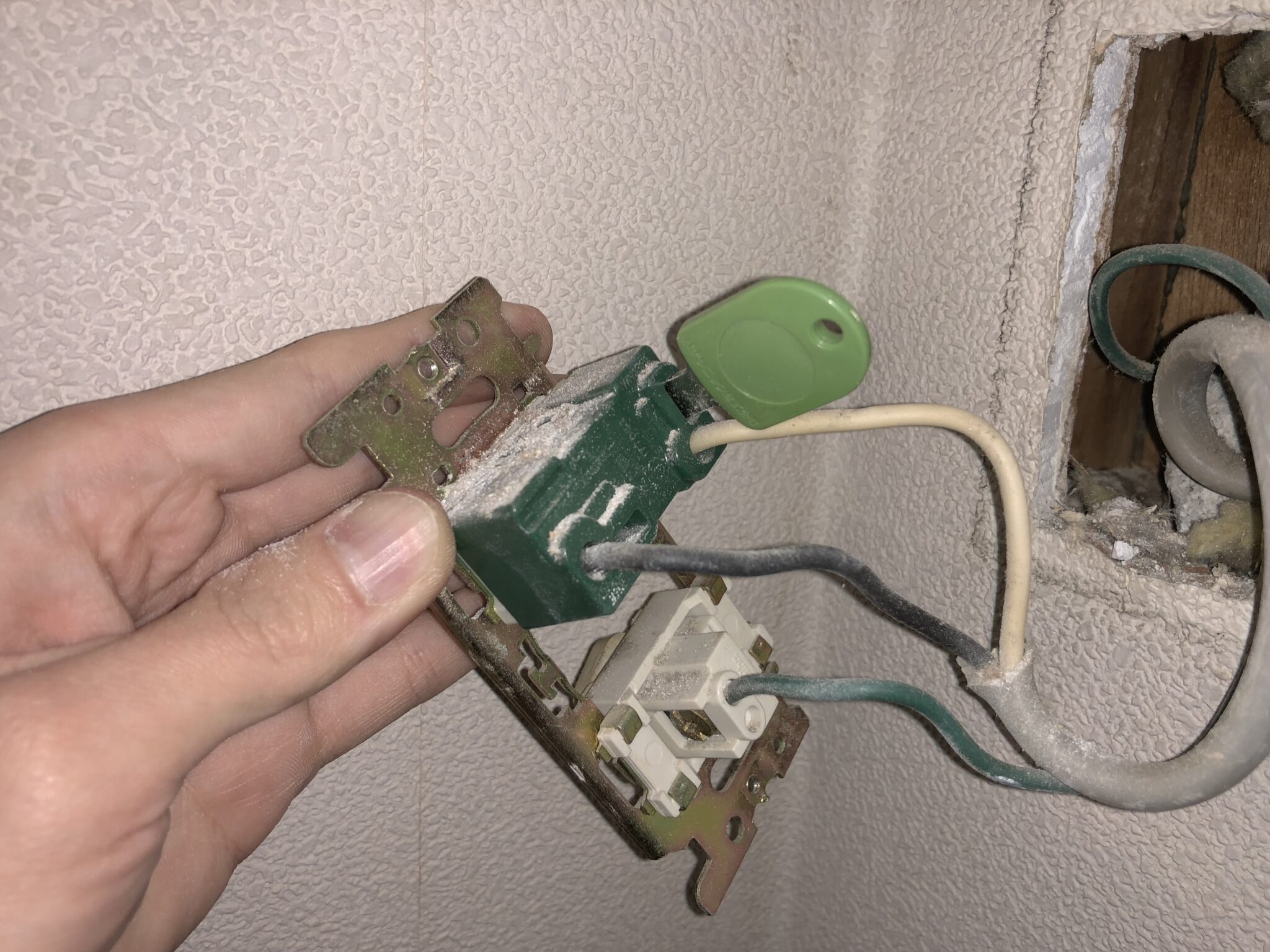

裏側はこのようになっています。緑のアース線はアースコンセント(アースターミナル)に繋がっています。

既設コンセント裏側の配線外し穴にマイナスドライバー(写真では配線を取り外す為の専用の道具を使っています。短いマイナスドライバーのようなものです)を差し込み、既設配線を取り外します。

前回に引き続き、配線の外し穴についてご説明します。 ペン先の位置にマイナスドライバーを少し強めに差し込むと配線が抜けるようになります。写真はコンセントをひっくり返したものですが、ちゃんと「はずし穴」と書いてくれています。

今回取り替えるコンセントはこちらになります。アースコンセントがモダンな仕様変わっています。

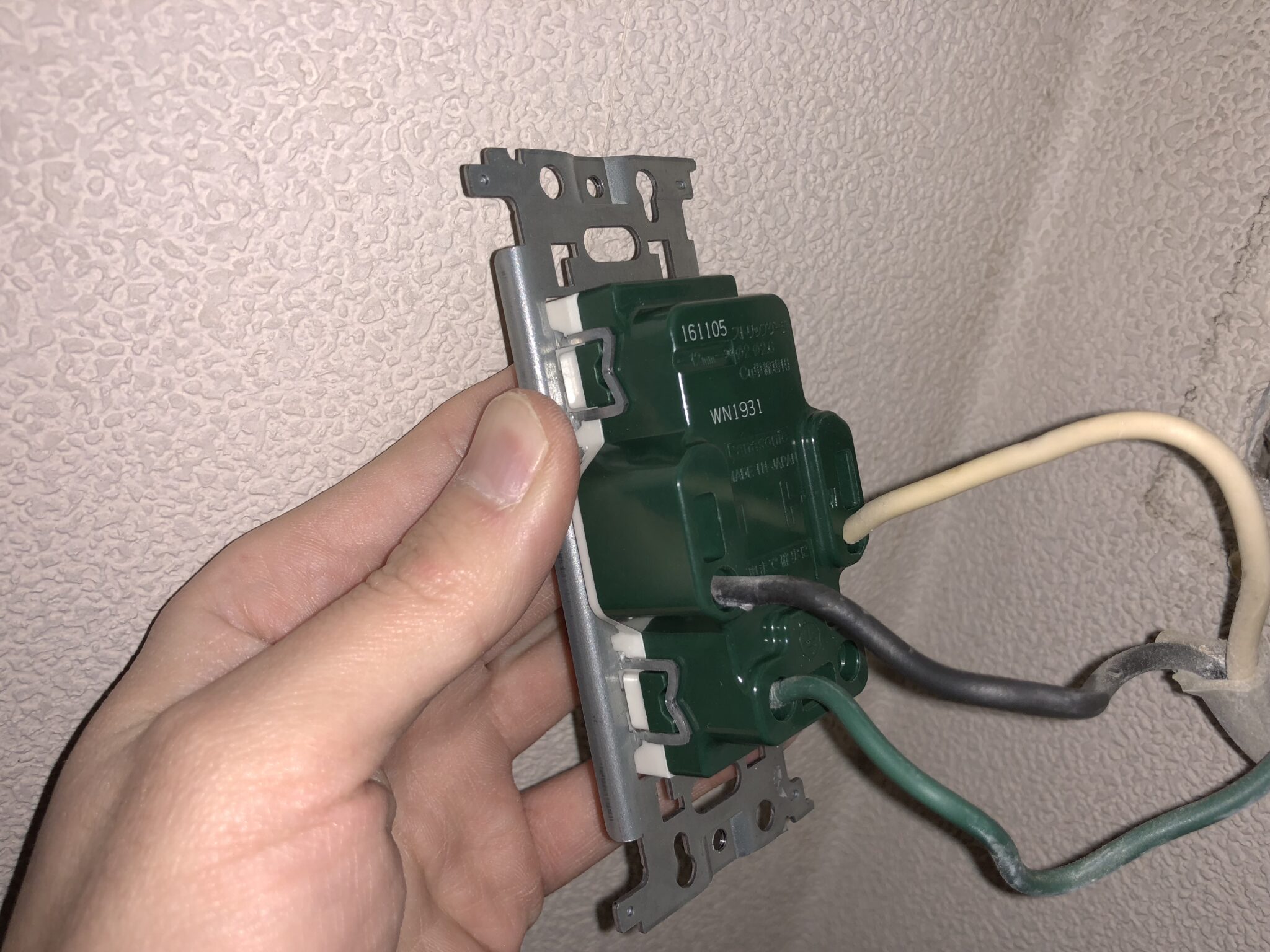

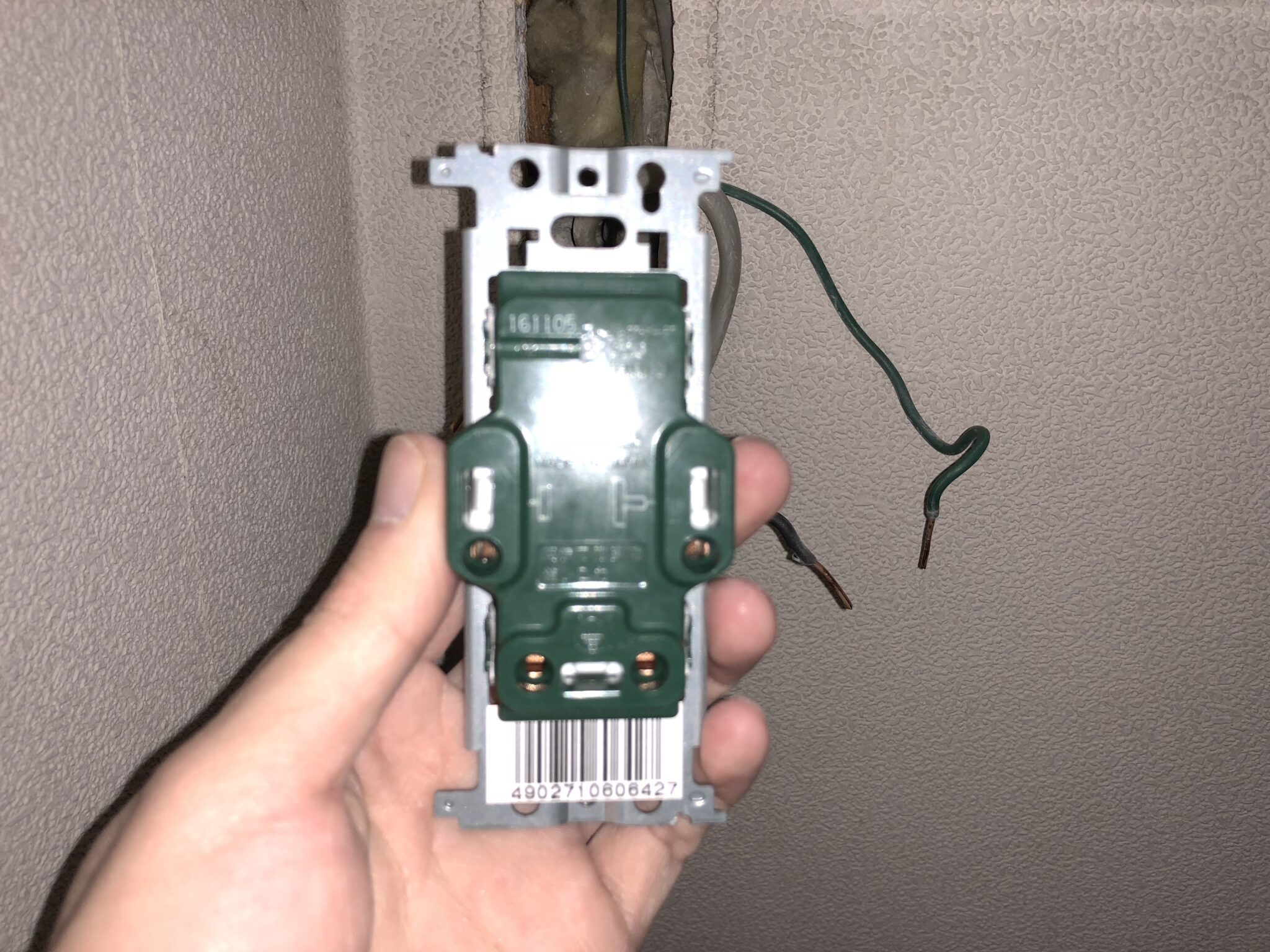

裏側はこのようになっています。ちょうどフラッシュの光で見えませんが、「W」と書かれている方に中性線である白色の線を差し込みましょう。

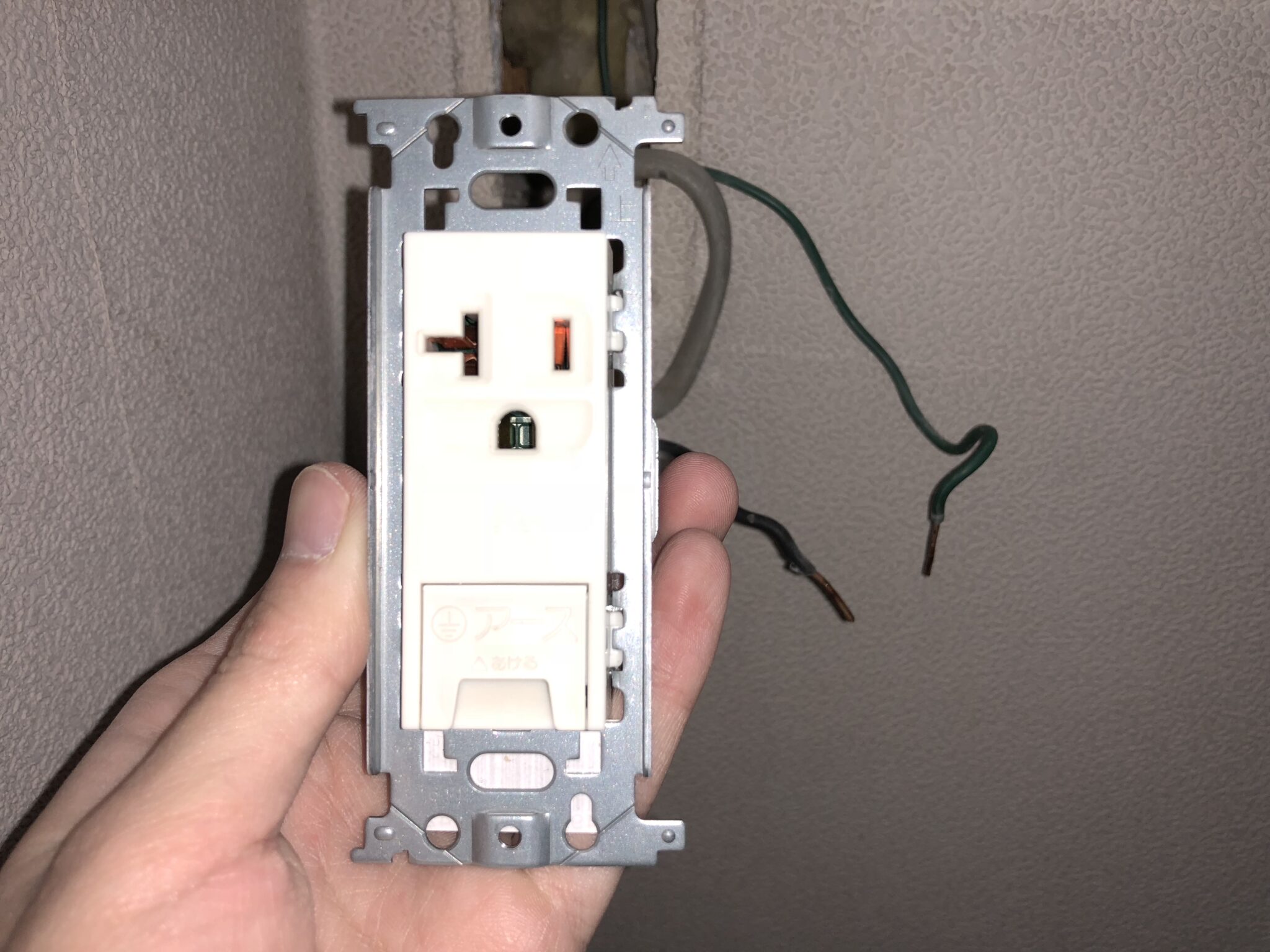

配線をそれぞれ差し込みます。緑色のアース線はアースコンセント(写真下側)に差し込むようにしましょう。

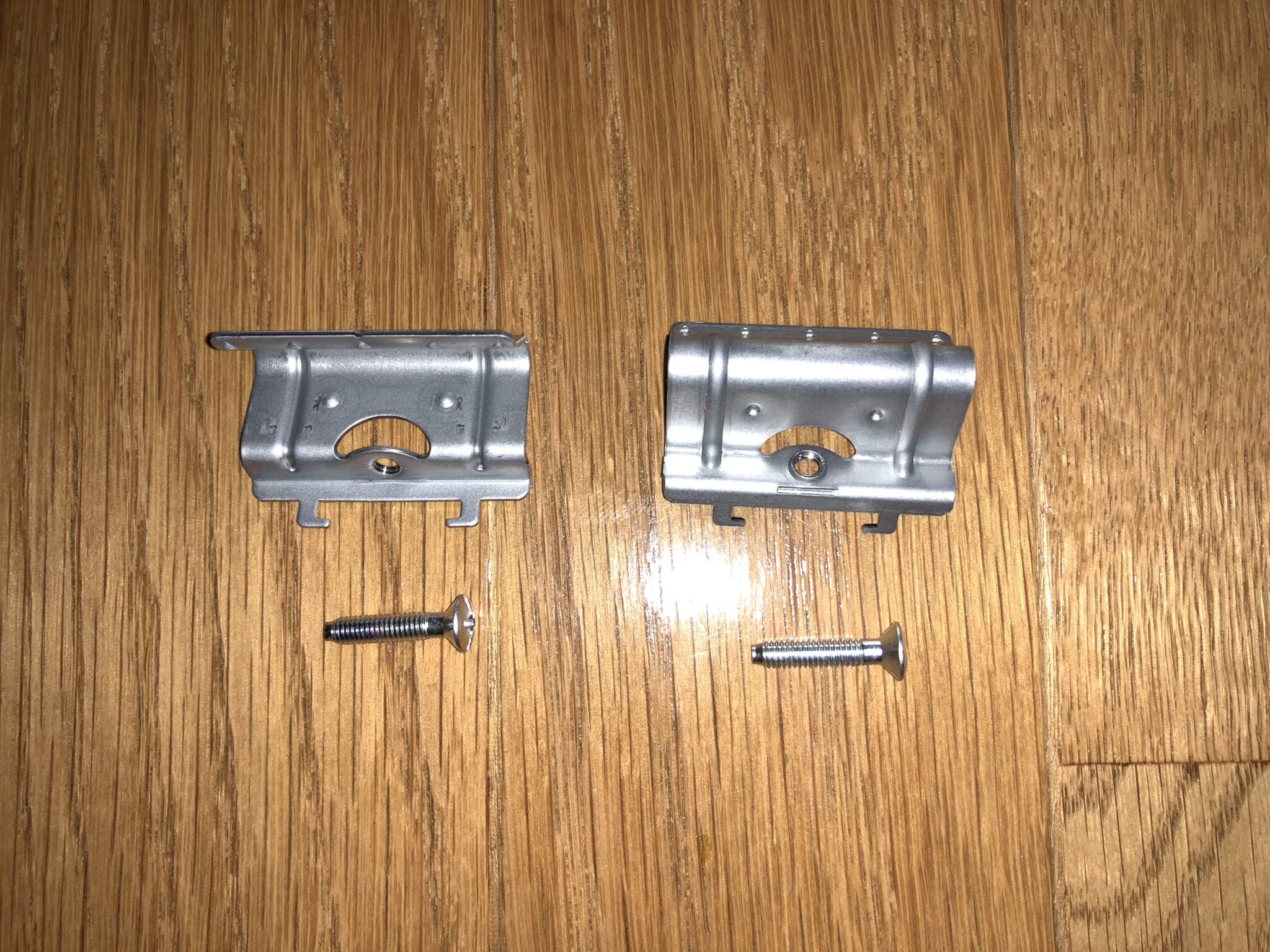

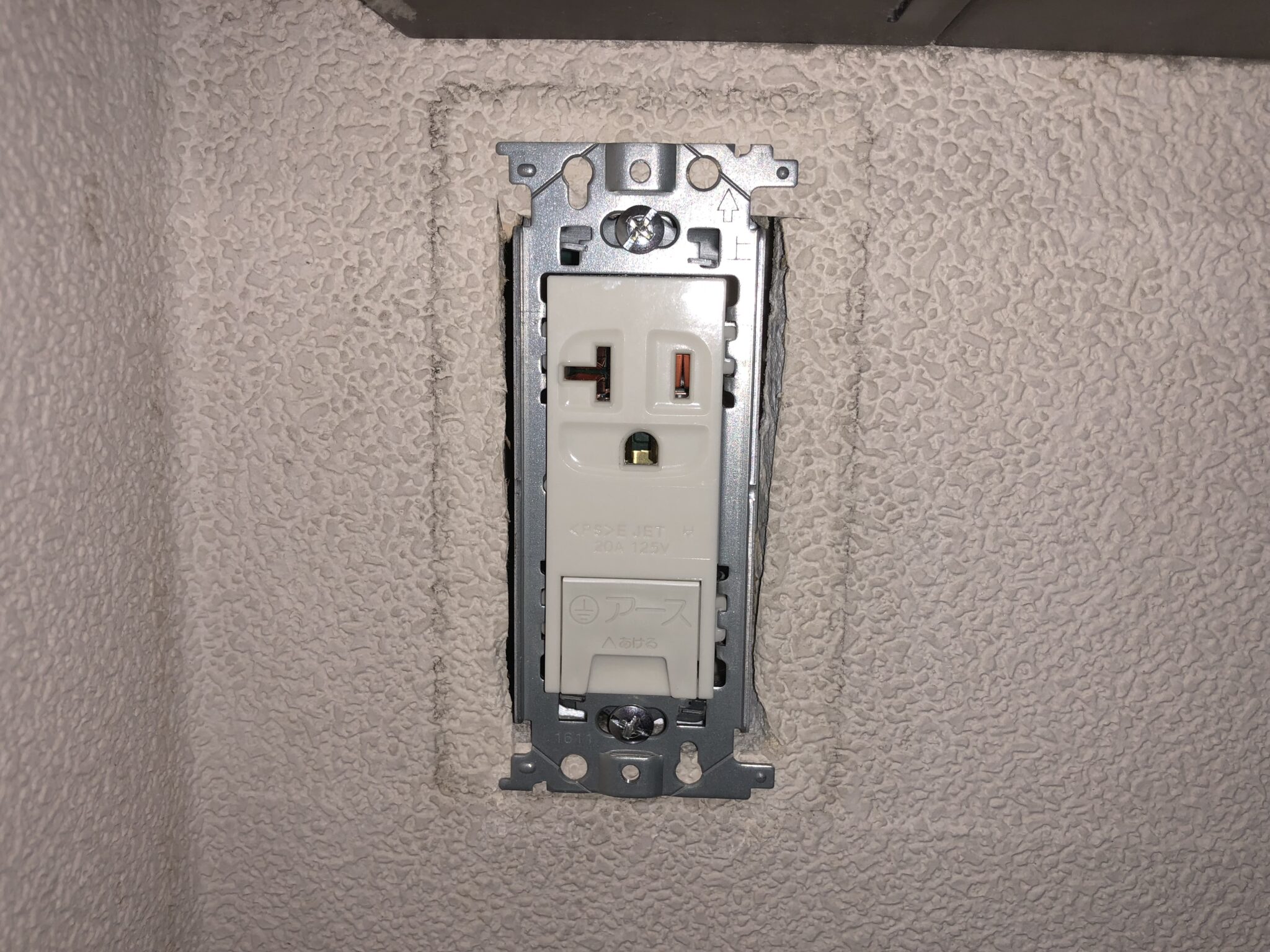

このようなはさみ金物を使って、新しいコンセントを石膏ボードに固定します。

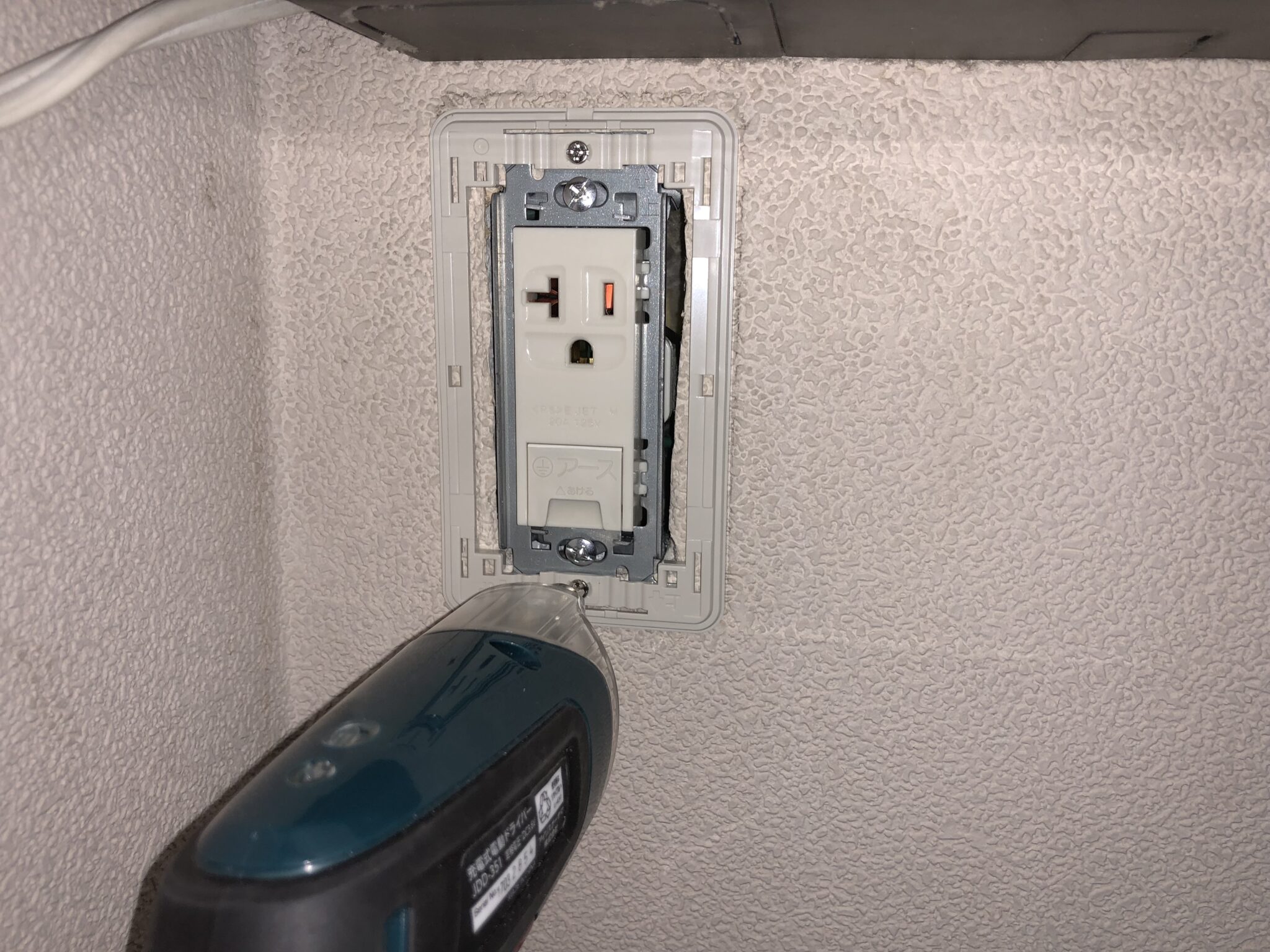

はさみ金物とコンセントの枠を石膏ボードに挟み込んで固定します。プラスドライバーを閉めこみます。

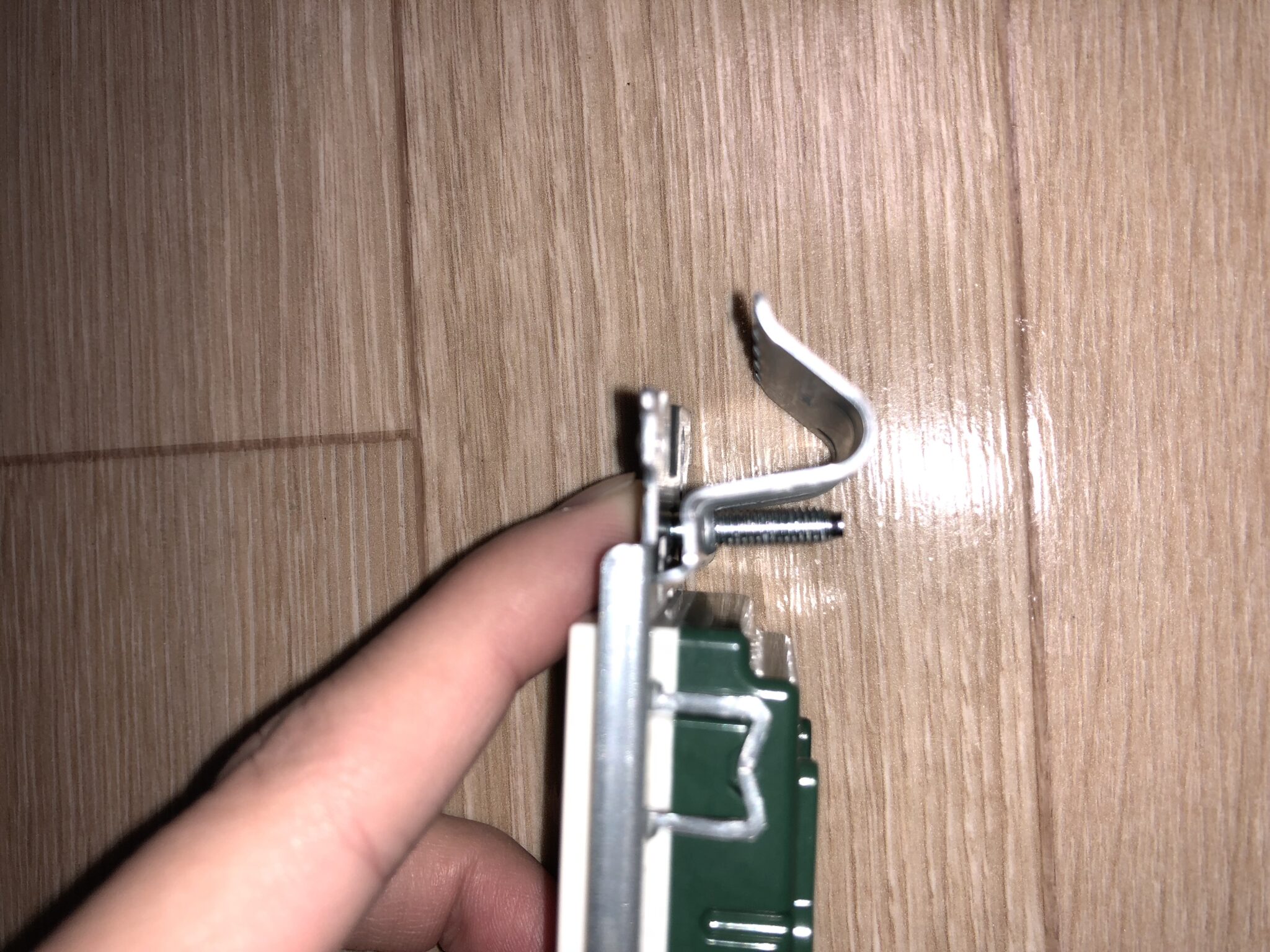

ちなみにですが、ネジを締めこむことによって、コンセントとはさみ金物との隙間が狭くなります。

新しい枠を取り付けます。

カバーを取り付けます。

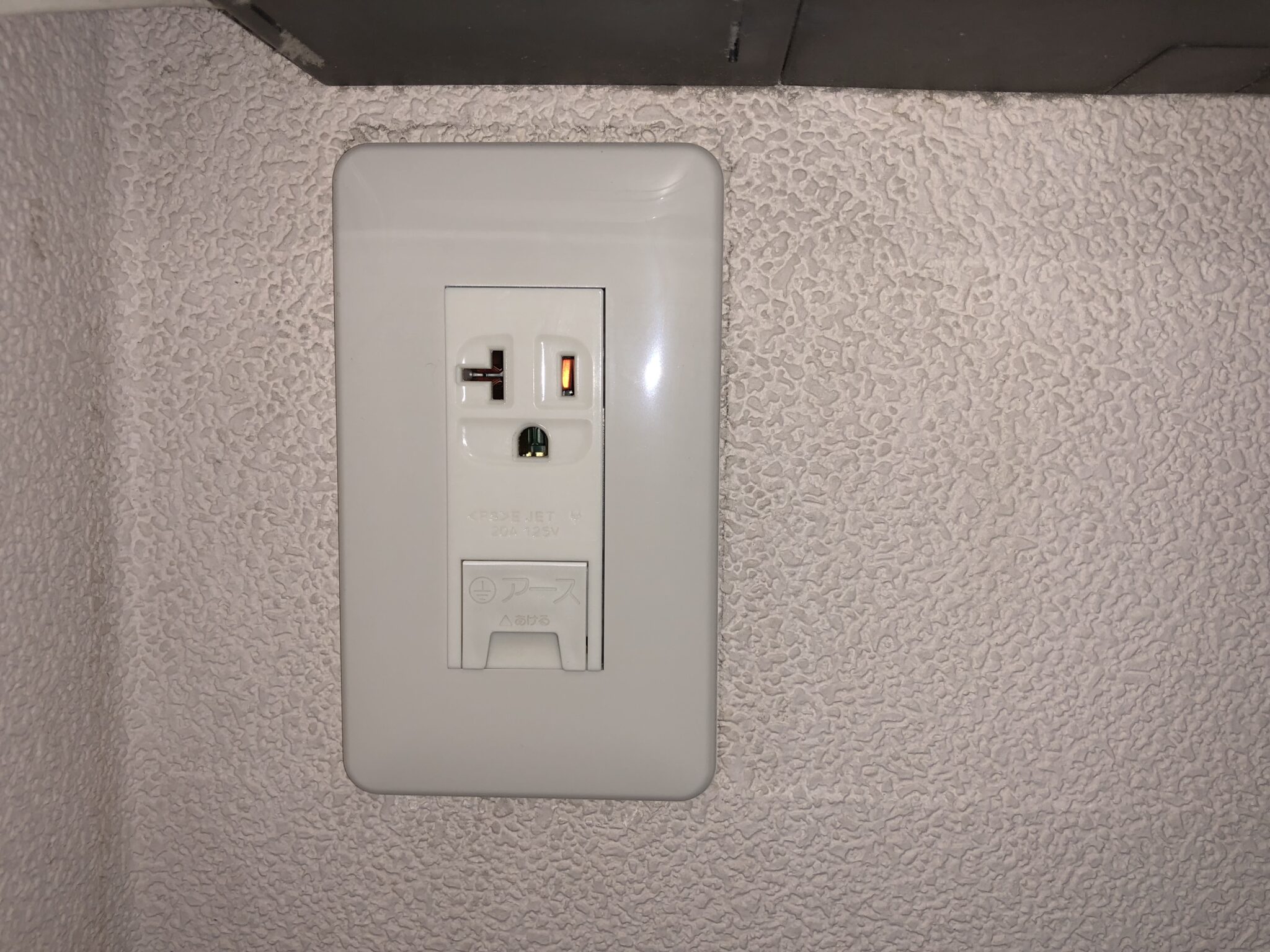

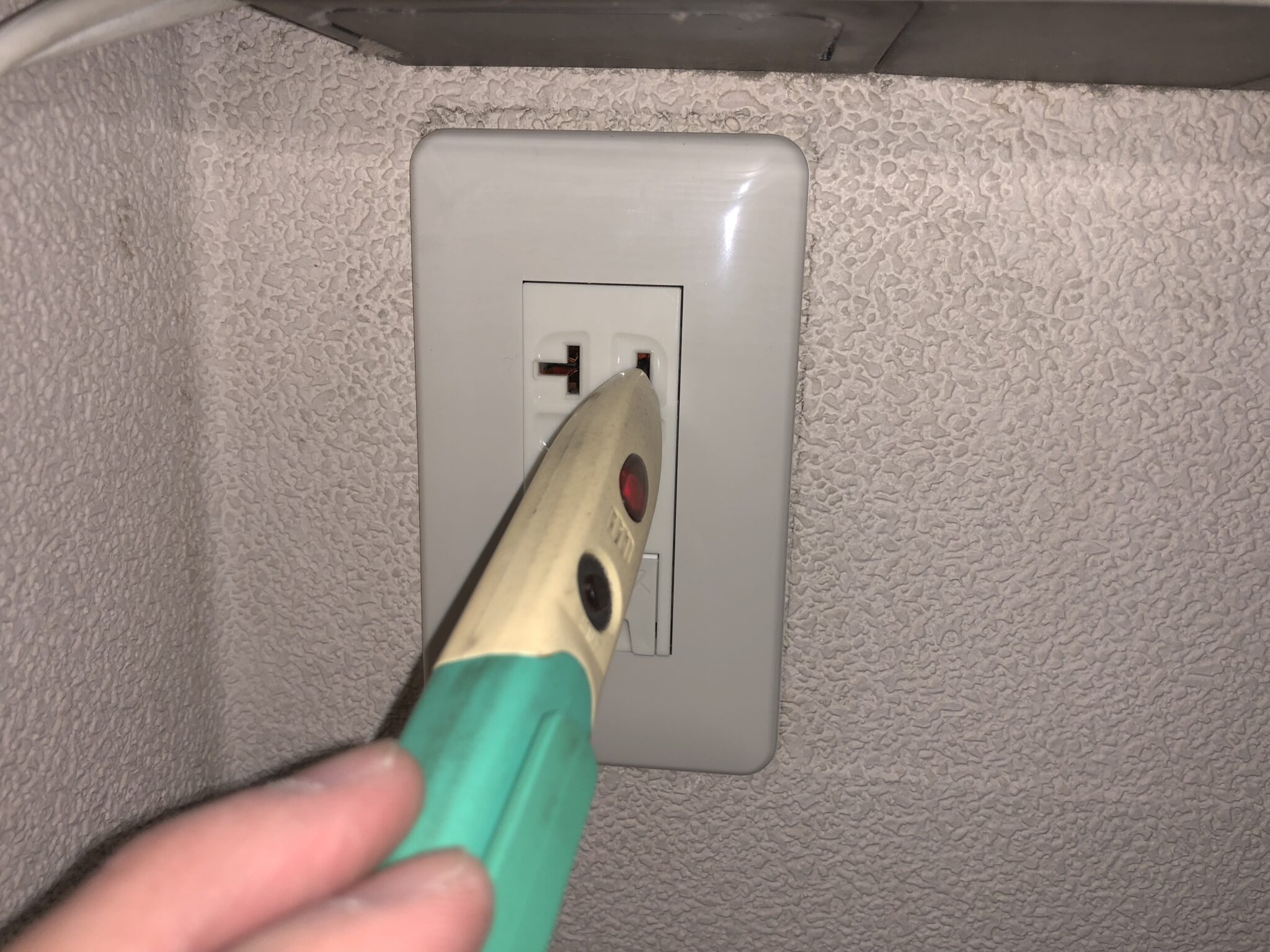

検電器(電圧が流れているか確認できる機器です)で電圧を確認します。コンセント差し込み部分左右の長さが短い方(写真の右側)に電圧が掛かっていることを確認します。家庭のコンセントは必ず、差し込み部分左右の長さが短い方にのみ電圧が掛かっています。写真左側の長い方は中性線側となっており、大地(アース)に繋がっています。

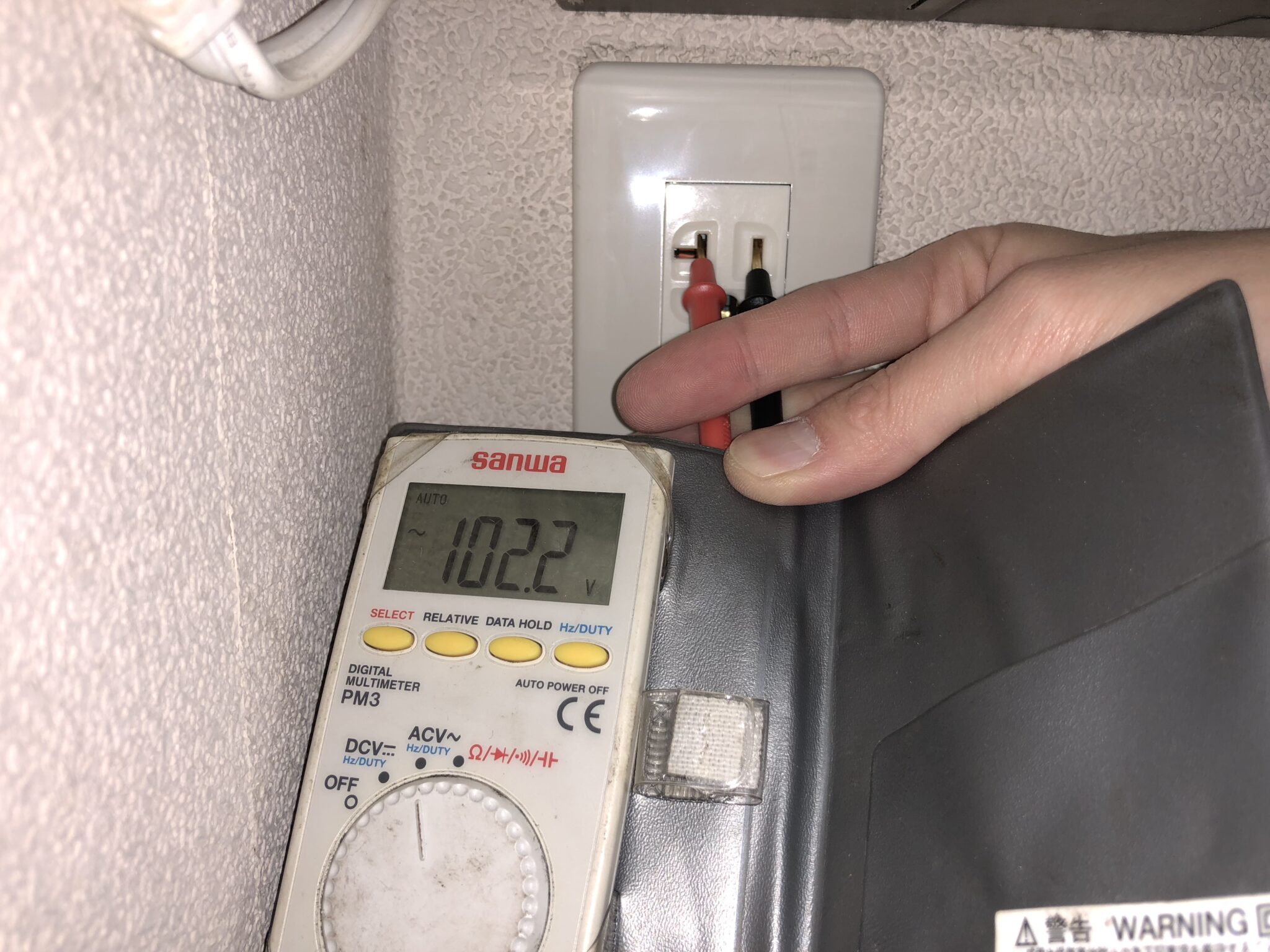

最期に、テスターで電圧が100Vあるか確認しましょう。



以上で、専用コンセントの取替完了です。

資格のことから身近なことまで、電気に関する質問を募集していますので、何かありましたらコメントまでよろしくお願いします。面白い質問があれば記事にしたいと思います。
